立式折槳攪拌機技術說明：

材料

攪拌槳葉： 316L

攪拌軸： 316L

電機

防護等級：IP55

絕緣等級： F級

額定功率：5.5kW

額定電壓：380V

額定頻率：50Hz

電控柜制造商

箱體形式及材料： 箱體采用不銹鋼制作，箱體顏色RAL7035淺灰

防護等級：IP55

一、江蘇杜安環保槳式性能說明

1）攪拌機專門為水廠混合池連續混合工藝進行設計和制造，能在混合池內產生均勻的由上至下的流體運動形態。

2）供貨商提供的設備為立式機械攪拌機，電動機為臥式安裝，減速裝置為齒輪減速，漿葉為高效軸流型槳葉。

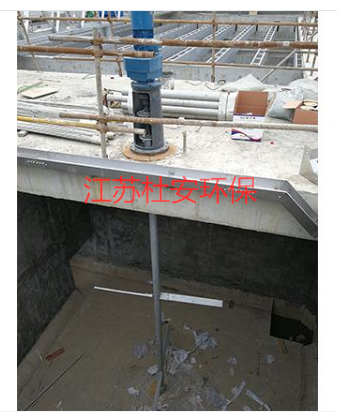

3）攪拌機為戶外型，機座安裝在混合池頂，葉輪采用懸吊式設計，所有池內部件如葉輪、軸等都在水流運行條件下，從安裝孔頂部拆出、裝入和調整。

4）設備在額定負荷條件下運行的無故障工作時間不少于2萬小時，使用壽命10年以上。

5）整機能分段安裝和拆卸，并設計有便于分段拆裝的結構，但電機及減速裝置為組裝在一起的成套裝置，不設水下輔助軸承。設備零部件的最大尺寸能滿足混合池混合區的工作及安裝條件。

6）設備在操作轉速下運行平穩、無振動，并滿足一般技術規定條款。

7）葉輪在混合池中的位置避開進出口水流的沖擊，并能形成水體良好的上下環流。葉輪轉速通過電控箱內變頻器，可手動調節。

8）零部件有足夠的強度和剛度， 制造攪拌機的全部材料能經受絮凝劑和混合液體的腐蝕和沖刷。所有與液體接觸的材料采用耐腐蝕、無毒性材料。

9）電控箱電氣技術描述

每臺攪拌機均配一臺電控箱，電控箱內設有有斷路器、接觸器、電機保護器、浪涌保護器等。

電控箱形式為廂式，外殼材料為不銹鋼，防護等級IP55，并配1.2米高不銹鋼安裝支架。

電控箱能滿足以下技術說明：

（1）每臺電控箱供電電源一般為一路380/220V（三相五線）低壓電源。

（2）電控箱內部所需的控制電源由南通華新配套供，控制電源為交流220V。

（3）箱內電氣設備開斷容量不小于30kA。（微型斷路器其分?jǐn)嗄芰Σ恍∮?/span>15kA）

（4）戶內式電控箱防護等級不小于IP42；戶外式電控箱防護等級不小于IP55。

（5）電控箱接受電源側設總進線斷路器，斷路器有短路及過載保護，并具備隔離功能。

（6）電控箱具有短路、過載、斷相及溫升保護，對用于水下設備（如泵、 攪拌機等），還具有專用（如泄漏，過熱等）保護功能。

電控箱箱面設開、停按鈕，自動，停止、手動轉換開關，緊急停車按鈕，開、停、故障、電源信號指示燈。

（7）電控箱提供無源觸點控制信號：開／停、手動／自動信號、故障及接受PLC控制命令的接口端子。

（8）由工藝設備配套的電控箱，其供商根據現場安裝位置及安裝條件，配套提供電控箱的安裝支架及其全套安裝附件，并配合土建安裝單位在施工時作好安裝的預留、預埋工作

·戶外電控箱：

（1）、戶外電控箱耐氣候條件，適宜在室外腐蝕環境中連續運行。箱內留有足夠空間便于電纜進出，并附有固定設施和填料。所有斷路器、起動器，隔離設備等安裝在底板上，采用母排連接，正面檢修。箱體采用不銹鋼制作，箱體顏色RAL7035淺灰。滿足IEC標準要求。防護等級55。

（2）、旋轉板面安裝有手動控制按鈕，轉換開關和指示燈，箱內配所需的電氣元件（如斷路器，起動器，保護設備），電纜進出線及接地端子。箱底留有進出電纜敲落孔。供貨商提交與土建相銜接的所有穿線孔位置圖。每一臺戶外電控箱配備適合操作高度的安裝支架托板及附件。

立式折槳攪拌機技術說明 ZJ折槳攪拌機價格

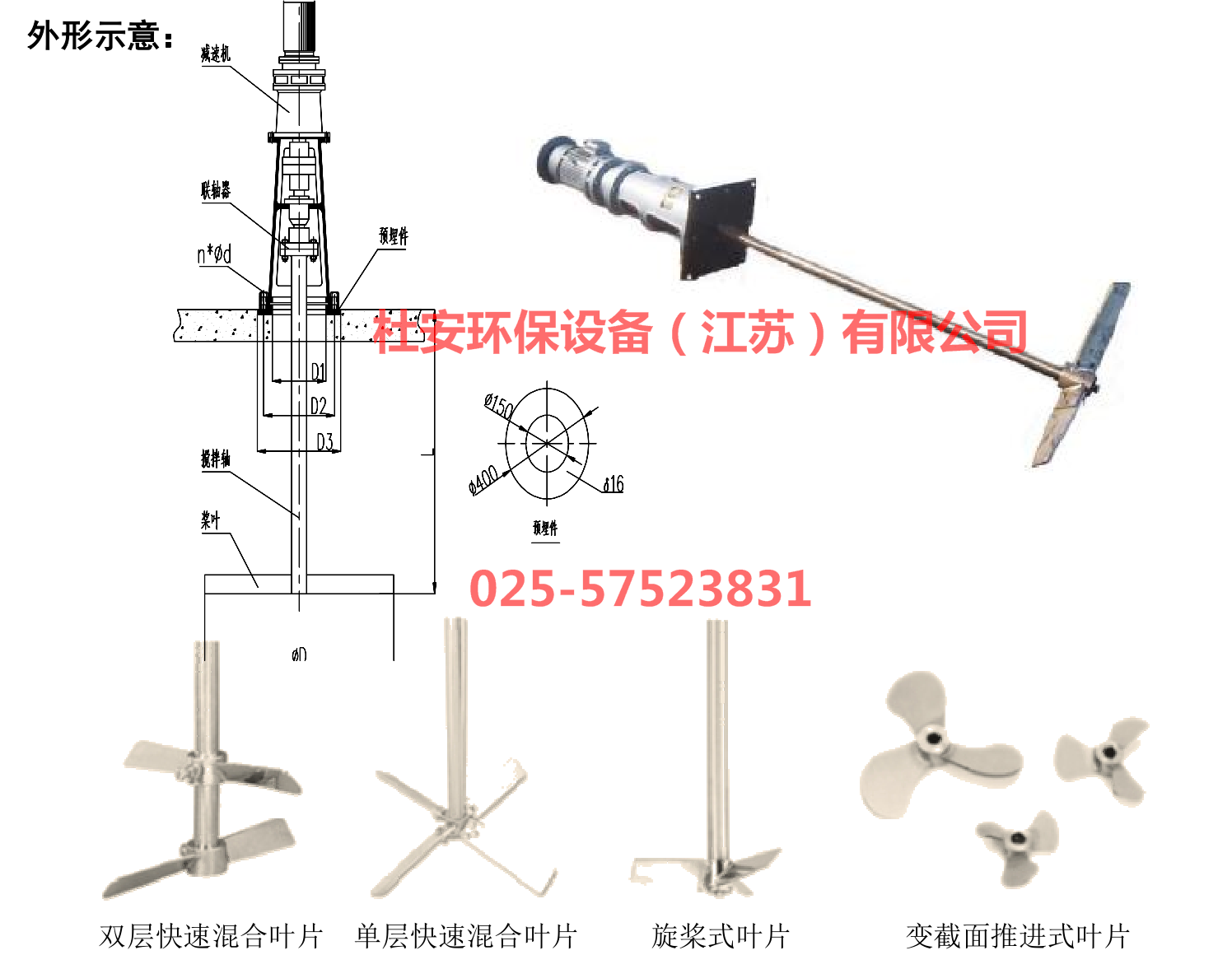

由電機，減速機，傳動軸和葉片組成 。
