產品介紹

南京藍深QJB2.2/8-320/3-740S型潛水攪拌機、推進器是藍深公司在1988年引進德國潛水電機生產技術基礎上自行開發的，現已形成電機功率從0.85~15kw，轉速從42~980轉/分，葉輪直徑260~2500mm的系列產品的批量生產，打破了我國潛水攪拌器完全依賴進口的局面?！八{深”還是該系列產品首批污水處理設備國產化的唯一推薦單位和潛水攪拌機行業標準的起草單位，這是“藍深”在繼潛水排污泵產品后又一次為實現我國水處理設備國產化目標邁出的堅實一步。該產品在投放市場以來，先后在全國數十家污水處理廠投入運行，得到用戶的一致好評。

1、特點 混合攪拌系列潛水攪拌機具有以下特征： · 直接驅動多級電動機和減速箱； · 葉輪具有不同直徑和不同葉片角度； · 多種材料； · 多種密封裝置； · 多種安裝方式；因此該系列攪拌機具有結構緊湊、安裝方便、操作簡單、易于維修、配套電機功率小、無噪音等特點。

 2、適用范圍攪拌器在下列條件下應能正常連續運行 · 最高介質溫度不超過40°C; · 介質的PH值在5—9之間; · 液體密度不超過1150kg/m3; · 長期潛水運行，潛水深度一般不超過20m; · 池容積在1000-3000m3，粘度可達到50cP；池容積在500-700m3，粘度可達1000cP。！注意：設備應完全在水下作業，不能在易燃易爆的環境下或有強腐蝕性液體的環境中工作。

 3、用途潛水攪拌機可用于： · 污水處理廠曝氣池、厭氧池和污泥池等含有懸浮物需攪拌均勻的場合； · 工業流程中對操作安全性較高的環境，如含有金屬鹽、紙漿和纖維物質的水，造紙業，食品與化學工業； · 含有一些磨損顆粒、碎渣與金屬鹽的某些工業污水處理過程； · 魚塘中創建水流等。潛水攪拌機的攪拌效果取決于液體的密度和粘度以及池子的形狀與容積。應根據具體情況采用一臺或多臺攪拌機。其它用途，請就近向藍深銷售處咨詢。

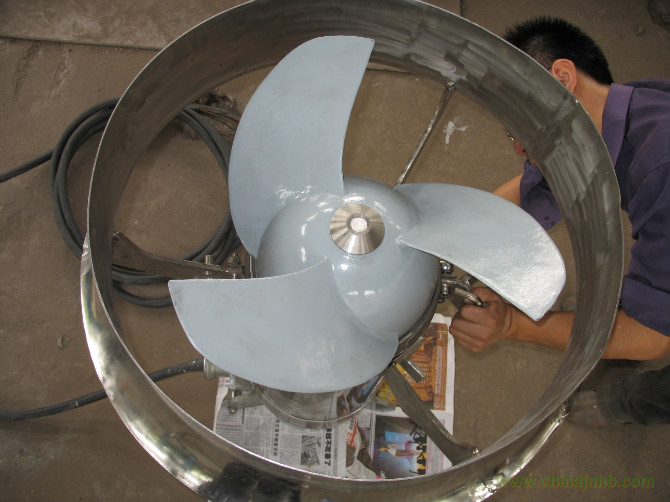

 4、結構經過專門設計的潛水攪拌機部件可使攪拌機達到最佳性能。 4.1 電纜入口電纜入口采用水密電纜。 4.2 接線盒接線盒是全封閉的，與周圍液體和定子腔隔離。 4.3 電動機潛水攪拌機的電機為三相鼠籠異步電機，防護等級為IP68，絕緣等級為F（155℃），潛水電機可連續運行，每小時可至少啟動10次。電動機輸送額定輸出功率，其額定電壓偏差為±5%。若電機未過熱，且在負載情況下連續運轉，可允許±10%的額定電壓偏差。但電動機須在相應間的不穩定極值為2%的情況運行。 4.4 冷卻定子靠周圍液體冷卻。 4.5 監控裝置定子裝有兩個串聯在一起的熱敏開關，熱敏開關在125℃（260℉）時自動斷開。見“電連接”和起動裝置相關細則。設備安裝有油室泄漏保護器。注意：有部分型號的攪拌機不配有熱敏開關和泄漏保護器。 4.6 軸電動機的軸與轉子作為一個整體部件提供的。沖壓式攪拌機和小功率鑄件攪拌機其電動機和葉輪同軸。 4.7 密封外部密封為O型密封圈，密封于周圍液體與主機之間。軸封采用兩個相互獨立的高質量機械密封，機械密封面材料均采用耐腐蝕碳化鎢或碳化硅，將定子腔與儲油室以及儲油室與周圍液體密封。 4.8 軸承軸承使用壽命可達100，000小時以上。 4.9 油箱油用于潤滑和冷卻并且隔離滲透液。 4.10 葉輪葉輪有三個葉片，葉片寬而薄，表面光滑呈后彎形。因此達到高效、無阻運轉。 4.11葉輪導流罩潛水攪拌機可用或不用導流罩。使用導流罩可提高效率并控制噴射動作。注：若不用導流罩則會影響能量消耗。 4.12安裝提升系統該系統包括導軌系統和起吊系統?？勺杂烧{(diào)整攪拌器的提升和下降，并在無需排空水池情況下可拆卸和安裝攪拌器。

三、 運輸與儲存 1、運輸和儲存潛水攪拌機時，應將其水平或垂直放置。切勿把攪拌機翻轉或翻倒。 2、決不允許使用潛水攪拌機的電纜線起吊或懸掛潛水攪拌機。在搬運或懸掛潛水攪拌機時可用帶鉤的鏈條鉤在起吊板上。 3、長時間儲存攪拌機時，必須杜絕潮濕與高溫。不時用手轉動葉輪，以免密封圈粘在一起。潛水攪拌機儲存時間若超過六個月以上，則必須對潛水攪拌機強制旋轉。潛水攪拌機長時間儲存后，使用前務必檢查。特別要注意密封墊和電纜入口。 4、潛水攪拌機安裝以后，不能長期浸在水中不用，建議每半月至少運行4小時以檢查其功能和適應性，或提起放在干燥處備用。四、安裝 1、注意事項 1.1 請遵守所有健康與安全規則和操作現場規則及慣例。 1.2 為了避免事故，必須在轉動的葉輪和自動啟動的設備現場放置醒目警示標志。設備附近區域應予隔開。 1.3 為了減少觸電危險，參見“安裝方法”和“電連接”部分不能在國家電力規程ANS17NFPA70-1990指定的危險區域內安裝設備 1.4 該設備必須完全在水下作業，潛水攪拌機的最小潛入深度（即攪拌機葉輪外緣距水面距離）不得低于1.1 m，否則易產生水流旋渦和氣蝕；最大潛水深度不得超過20米。若設備在低于“最低潛入深度”操作，則應安裝液面?zhèn)鞲醒b置。 2、安裝系統混合系列潛水攪拌機有多種安裝系統，詳見產品樣本。裝卸潛水攪拌機時，應使用起吊系統。起吊的起重能力應大于潛水攪拌機重量的兩倍。在起吊作業中，若過大，會使?jié)撍當嚢铏C碰撞而使之受損。 3、安裝方法產品樣本上提供了潛水攪拌機最常用的安裝方式，一般可水平安裝，我們還可提供其它安裝方式的指導，請直接與藍深銷售處聯系。 3.1 避免事項應避免在下述場所安裝潛水攪拌機： · 潛水攪拌機前方有障礙物； · 由于儲水池設計問題而造成潛水攪拌機吸入側流通不暢； · 葉輪卷起氣旋渦流，可用渦流防護隔板避免渦流，或?qū)撍當嚢铏C置于更深處。這是潛水攪拌機連續操作的一項前提條件。安裝時請考慮潛水攪拌機可達到的作用力。 3.2 關于安裝系統的說明 先將攪拌機安裝系統就位，安裝好。 3.2.1 保證安裝時導桿的垂直度，上下偏差不得超過10 mm，使?jié)撍當嚢铏C在導桿上不產生卡死或過度摩擦，運動自如。 3.2.2當池深超過4米時，在導桿中間必須增加一支撐架，以增加導桿穩定性。 3.2.3當一吊架匹配多套導桿時，起吊用鋼絲繩與吊架卷揚機構聯結端被拆除后，鋼絲頭應可靠固定，避免繩頭滑入水中影響日后起吊和對攪拌機造成損害。 3.2.4關于起吊鋼絲繩的使用，請使用前在鋼絲繩上涂上黃油，并參照起重設備國家標準對起吊設備進行維護和使用。 3.2.5在污水處理行業中，水和氣的結合處腐蝕性最大，請在此處對安裝系統進行防腐蝕處理，例如在導桿上涂抹黃油。 3.3 安裝 3.3.1潛水攪拌機安裝前，應先行找出起吊重心，安裝時應保證起吊架的起吊與潛水攪拌機的重心在一條垂直線上，使?jié)撍當嚢铏C在上下提升時能夠平滑，自如地運動。 3.3.2 潛水攪拌機在使用中不得轉動角度，請在安裝時調整好角度再進行；潛水攪拌機請放置在下限位板上或直接放置在池底，使鋼絲繩不受力。 3.3.3 伸展電纜時應避免過分彎曲或緊縮。 3.3.4 注意！電纜末端切勿浸入液面下。因水可能通過電纜滲入接線盒或電動機，所以電纜頭部必須在液面上。 3.3.5注意! 所有設備安裝過程中，要確保電纜不會被卷入葉輪。 3.3.6 注意! 如果潛水攪拌機在無導流罩情況下運轉，導桿上必須有限位功能，以免葉輪在轉動時撞擊墻壁。 3.3.7最后，將攪拌機的電纜及纜索固定于池邊。從池中提升攪拌機之前，須確認已停機。提升操作應當執行上述同樣有關安裝說明。請向藍深公司咨詢 · 外圍設備選擇問題： · 和裝置連接方面的其它問題 4、電連接小心！設備運轉前必須確保設備與電源斷開且不會突然通電。在潛水攪拌機起動之前，應由一名合格的電工對該系統進行檢查，確保采取下述各項所要求的電器保護措施。 4.1潛水攪拌機在運行前，應用0--500V兆歐表檢查電機定子繞組對地絕緣電阻，最低阻值不得低于1兆歐。 4.2電源電壓一定要在銘牌上標出的額定電壓±5%的范圍內，電源電壓升高值不允許超過額定電壓的10%，如果電源離潛水攪拌機使用的地方較遠時，電纜的截面積應適當加粗，接頭應盡可能少些，否則會使電壓下降的太多，且接頭處應密封防水。 4.3電纜中，帶有 ┻ 者為地線，一般為黃綠線，為保證安全，必須將地線接牢并比其它線長出50mm。 4.4電動機電纜可使用YC或YCW電動機電纜。 4.5 將熱敏開關連至起動器。兩個熱敏開關與定子相聯，它們通常是閉合的。 4.6 檢查油室泄漏保護器是否裝入設備，該裝置可檢測油室中是否有水，若油中含有30%的水，則會發出報警信號。建議在發出報警信號的7天內換油。如果換油后，傳感器發出警報，請與藍深公司聯系。 4.7 為避免攪拌機內進水，需檢查電纜入口密封套筒及墊圈與電纜外徑是否相符，電纜外皮有無破損。 4.8 注意起動電流可能超過額定電流的3.5倍，應確保保險絲或斷路器具有合適的安培值。產品樣本中給出了額定電流和起動電流，保險絲電流強度及電纜必須根據當?shù)赜嘘P(guān)技術標準和規程進行選擇。 4.9過載保護（電動機保護斷路器）應設定為銘牌上給出的電動機的額定電流值。 5、檢查葉輪旋轉方向使用三相電源的潛水攪拌機，在潛水攪拌機初次啟動或每次重新安裝后都應檢查旋轉方向，旋轉方向不正確，會降低效率，并損壞潛水攪拌機。 葉輪應按順時針(從電動機側看過去)相位系列L1-L2-L3（R-S-T）正確旋轉（為順時針）。用相位系列指示器檢查主線上的相應系列。若旋轉方向不對，將兩條相線交換。五、運行 1、起動前操作 1.1 檢查油位。 1.2 檢查葉輪是否可以用手轉動。 1.3 檢查電纜入口是否被穩妥封緊。 1.4 如有監控裝置，檢查其工作性能。 1.5 檢查葉輪旋轉方向。從電動機旁看去，葉輪應順時針旋轉。 2、試運行試運行開始時，設備應被固定在導桿上。 2.1 需注意葉輪起動時沖擊力很大，應特別小心。 2.2 潛水攪拌機運轉時，要小心轉動中的葉輪 2.3 在起動過程中，試運行潛水攪拌機并注意起動時的電流沖擊。起動時幾秒內，電流高于工作時電流的10%~20%為正?，F(xiàn)象。穩態狀態下的電流應比額定電流低。電流消耗過大可能是由于液體粘性強或濃度高造成的，也可能是潛水攪拌機調試不當造成的。檢查潛水攪拌機是否為搖擺振動。在小容量池子中攪拌過于猛烈，由葉輪不平衡或葉輪卷起的空氣所引起的液體的流入與流出不協調都可能造成搖擺與振動。幾臺潛水攪拌機相互干擾也會造成搖擺與振動。 3、連續運行 3.1連續運行時，不能讓葉輪引起氣流。 3.2 保證潛水攪拌機完全在水下運行。 3.3 潛水攪拌機仍在使用或浸在水中，在0℃以下的氣溫時，可以繼續使用，當水溫超過40℃時，嚴禁使用潛水攪拌機。 3.4潛水攪拌機使用油脂或潤滑油進行潤滑，由于密封磨損，油脂或潤滑油會漏出。屆時，請趕快將潛水攪拌機送至本公司維修部或委托維修點，更換密封，以免將電機燒壞。 3.5 未切斷電源時，不得移動潛水攪拌機，人不得進入水中。關于潛水攪拌機其它方面的操作請與藍深公司聯系。六、 維護與保養藍深制造的潛水攪拌機每臺在出廠前，都認真地進行了最終檢查。永久潤滑的滾珠軸承使?jié)撍當嚢铏C具有最大的耐久性。

然而，為了保證潛水攪拌機的使用壽命，建議進行定期的檢查和保養。 1、安全預防措施 △ 小心！開始進行設備維護前，務必保證潛水攪拌機與電源切斷并且無法被意外起動。為避免受傷，務必留意損壞和磨損的組件的狀態 △ 注意！保證潛水攪拌機或其部件的穩定性，確保其不會滾動或倒下，以免造成人員傷害或物品的損壞。 2、檢查周期與檢查事項 2.1 檢查周期定期檢查與維護可確保潛水攪拌機的操作更加可靠。下面的維護時間表建議何時應該對潛水攪拌機進行檢修，何時應進行徹底檢查（大修）。維護時間表按磨損情況分A、B兩組。組 磨損 檢修周期 大修周期 A 沒有或輕微 每8000個工作小時或一年一次 五年一次或每50,000個工作小時一次 B 嚴重 每4000個工作小時或一年兩次 每兩年一次或每20,000個工作小時一次或當檢查時指出必須處理時 注：對潛水攪拌機的徹底檢查應在維修車間進行。用安培表便能查出有無阻塞的可能。注意檢查葉輪。如果葉輪磨損嚴重導致前沿不平衡，電動機就會由于阻塞而過載。 2.2 檢查事項 2.2.1檢修下列各項均需檢查，必要時進行判斷是否需要： · 更換所有磨損的組件； · 檢查所有螺釘接頭處； · 檢查油量與油的狀況； · 檢查定子腔中是否有液體出現； · 檢查電纜入口與電纜狀況； · 起動裝置的功能檢查； · 檢查旋轉方向； · 檢查起吊裝置與導桿（間隙距離與磨損情況）； · 檢查電絕緣情況； · 更換為檢查而拆卸的所有O型密封圈； · 檢查并沖洗密封圈及周圍。參見“建議檢查”。 2.2.2 車間大修 修理車間要求有專門工具，并應由授權維修部門完成。修理車間的大修作業除了檢查外，還應對下列各項進行判斷是否需要： · 更換軸承； · 更換軸承密封圈； · 換油； · 更換電纜入口處的密封圈并轉移電纜入口位置； · 更換電纜。 3、 建議檢查根據保養計劃書，藍深通常提供維修合同。若需進一步了解，請于藍深售后服務部聯系。通常建議檢查事項及操作過程如下：檢查對象 操作過程 潛水攪拌機和安裝系統上的可見部件 更換或修理磨損的與損壞的部件。確保所有的螺釘、螺栓和螺母都已上緊，檢查起吊裝置/扣眼、起吊鏈和繩索的狀態，檢查導桿是否垂直。如果磨損部件妨礙了攪拌機的正常運轉，將其更換。 油 量 注意！如果密封圈滲漏，油室將處于負壓。用一塊布遮住油室以免油濺出來。有關詳情請見“安全防護措施”。將潛水攪拌機水平放置，檢查油是否達到油塞出（130）。對油的狀態檢查可以顯示漏出量是否增加。通過拆卸放油螺釘來檢查油的狀態。上好注油螺釘以限制油流。因油與水分離，先流出液體說明泄漏存在，敲打螺釘，直到有干凈的油流出為止。如果漏油量小于0.1ml/h，機械密封屬于正常。再往油室中注入新油。 如果漏油量大于0.1ml/h，重新注油。潛水攪拌機運轉一周后，再查油況。如果漏油量仍大于0.1ml/h，可能是： · 機械密封圈受到損壞，請與藍深聯系。 定子室中的液體 注意！如果有泄漏，定子室會受壓。用一塊布遮住螺釘以免油濺出來。有關詳情請見“安全防護措施”。傾斜設備以便定子室中的液體流出來。如定子室中滲入液體： · 檢查螺塞是否擰得足夠緊； · 檢查電纜入口是否泄漏； · 檢查油中是否帶水；一周后再檢查定子如果定子箱又滲入液體，可能是： · 內部密封已損壞！請與藍深售后服務部聯系。 電纜入口 如果電纜入口滲漏： · 檢查電纜入口是否被封緊并形成一個有效的密封圈。 電纜 如果電纜外皮被損壞，應及時更換。確保電纜不會過分彎曲或縮緊。 起動裝置 起動裝置上產生故障，請與電工聯系。 監控裝置 遵照監控裝置規則進行檢查。檢查： · 信號與跳閘 · 繼電器、燈泡、保險絲和接頭無損傷。更換已損壞的裝置。 潛水攪拌機的轉動方向（帶電檢查） 如果從電動機側看葉輪沒有按順時針方向旋轉，可以調換控制器上三相線中的任意兩條線的位置。若轉動方向不對，會降低潛水攪拌機的效率并損壞攪拌機。在潛水攪拌機初次啟動或每次重新安裝后都應檢查旋轉方向。 定子的絕緣電阻 使用絕緣測試器。用500VDC高阻表測試。相線間以及任一相位與地面的絕緣值應不小于1MΩ。 4、注油與換油潛水攪拌機的油室在出廠前，已注入適量的潤滑油，該油應每年進行更換。 △小 心！油箱可能受壓。請用一塊布遮住油塞以免油濺出來。換油應按下列方法進行：將潛水攪拌機放在兩根支架上或用行車將其水平吊起，使油室螺塞朝下，在螺塞下方放一容器用于接油。擰松螺塞，（如果注油孔螺釘也已松開，排油將更加容易）放出潤滑油，然后用洗滌油清洗油室，再注入適量的潤滑油（90號齒輪油或20號機械油），潛水攪拌機此時應保持水平位置。一般情況下應更換油孔螺釘?shù)腛型圈，然后將螺塞旋緊。 5、故障檢查攪拌機運行中萬一發生故障，若不能確定故障原因，千萬不可采用臨時湊合的方法，也不要私自亂拆，請迅速與我公司售后服務部聯系。為了檢查電氣設備的故障，需要一臺通用測量儀（VOM）、一臺測試燈（連續性檢驗儀）和攪拌機接線圖。故障檢查除在沒有電壓就不能檢查的情況之外，其余均在斷電和沒有接通電源的情況下進行。當電源接通后，保證無人靠近潛水攪拌機。當使用下面的檢查單幫助進行故障探測，這是以潛水攪拌機及安裝系統在此之前正常工作為前提的。電氣操作應由一位合格的電工完成。操作時遵守當?shù)赜嘘P(guān)安全規則和安全預防措施。 · 檢查接觸器接頭狀態。 · 檢查控制電路上的電壓是否與線圈上的額定電壓成比例。其它故障請與藍深維修點聯系。注意如果電動機保護系統已經失靈，請不要反復過載。
