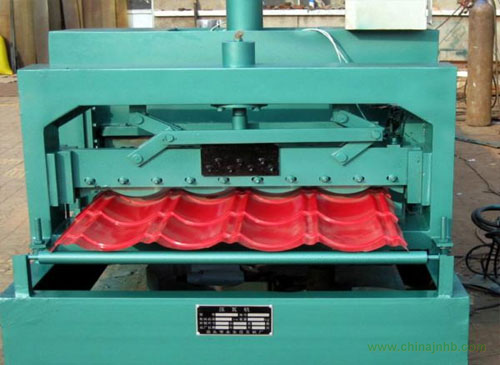

壓瓦機主要由左、右機體、底部連桿、頂部機箱蓋、滑動座、六方轉輪、皮帶輪、齒輪機構、槽輪機構、凸輪機構、潤滑泵、油路系統、電控部分等組成。
工作臺的轉位是由裝于上軸端頭的齒輪組，傳動撥銷齒輪，撥動裝于六方轉輪軸上的槽輪來實現分度定位，在上軸的兩端各裝有一個與裝在同一軸上與壓制凸輪共軛的回凸輪，通過定位桿與定位盤實現下模在工作位置的精確定位。在左右兩側機箱內，安裝有潤滑泵，機器工作時經過，油管向各摩擦運動部位輸送潤滑油。
嚴禁超過最小閉合高度進行工作，即上滑動箱底面至工作各面最小距離290㎜要求上下模具合模后的高度加上，上下墊板厚底加上瓦坯厚度，不允許超過290㎜，制造模具時應按此要求進行設計，以免發生機床事故。經常注意觀察，滑動箱體及兩側機體內潤滑油的高度。
壓瓦機設備應經常擦拭，保持清潔，不許有泥污積水。該機上模沖壓工序：由電動機經過皮帶輪，帶動輸入軸，經小齒輪，大齒輪，帶動上軸，通過一套凸輪機構帶動裝有上模的滑動座上下運動，實現壓瓦。
