氣動薄膜直通單座調節閥，氣動三通調節閥，電動三通分流調節閥，壓力調節閥亦稱調節閥、流量控制閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置，調節閥結構組成 調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。

概述

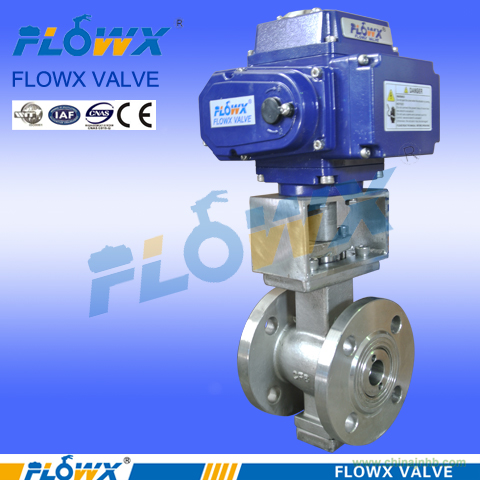

直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、氣動薄膜切斷閥,偏心蝶閥等。

管網中應用流量調節閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，該閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹唵蔚牧髁糠峙洌行У慕鉀Q管網的水力失調。流量調節閥主要應用于：集中供熱（冷）等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。

種類：

由于氣動調節閥具有本質防爆、性能可靠等優點，國內外調節閥仍以氣動為主。

過去，國內正式生產的小流量調節閥。最高使用壓力可達100公斤/厘米 2 ，額定的流通能力C 值可以 從0 ．05 到O·0012。其閥座孔徑為3毫米，閥芯為圓柱形，上面刻有一道或數道V 型槽 ，閥桿行程6毫米，閥門 無配套 的定位器，因此控制精度較差。

2000年以來，我國也引進了小流量調節閥。流通能力約為0·001，閥芯為帶有缺口的圓柱形。工作壓力為300公斤/厘米 2 閥桿行程7/16英寸，閥芯為圓錐形，該閥門帶有摩爾公司 的頂裝定位器。

上述這類閥門的特點是結構簡單，重量輕。常用的閥座孔徑為1/8～1/4英寸(約為3·175A-6 ．35 毫米)，閥桿行程為1/4～l/2英寸(合6 ． 35～12 ．7 毫米)。這類閥門的流量能力最小可以做到O．00006，以至更小。

一般地說，圓柱開槽型的閥芯，在特性化方面比圓錐形好，它可以通過改變 槽深來獲得 設計特性，但后者調節可*性好，因為通過閥門的流體，分布在閥芯截面的整個圓周上。這種閥門常用在精度要求不很高的場合。但容量精度和特性的重現性較差。

閥門流通能力，主要取決于流孔直徑，對于一個1/16英寸的流孔，理論上的 Cv 值約為0·06，或者說只是接近小流量的上限。要進～步減小流量，必須從根本上減小閥芯的行程或約束流孔 的開度 。

文獻中報導過三種類型的短行程調節閥。其一，閥芯是一顆人造藍寶石球。閥座 是一個硬質金屬小孔，用膜頭頂端的螺絲可以調整薄膜的最大行程，執行機構具有可變 的氣動反饋，因此對應于3～15磅/時 2 的信號壓力，流通能力可以從0 ．07 ～0.00007( Cv 值)。另一種形式的短行程調節閥，可用于高壓條件，它的閥芯是錐形的．由執行機構的驅動臂，通過一個轉動另件旋轉帶螺紋的閥桿轉一個角度，從而達到縮短行程的目的。 導向螺紋的螺距為每英寸 ll ～32牙，轉動桿旋轉角度一般是15～60°，閥芯行程一般為 0·02--0·005英寸(合O．508～1 ．27 毫米)。因為在不同溫度下熱膨脹不同，閥芯會產生顯著誤差，因此這種 閥限制 使用在300"F以下，為保證閥位精度 ，閥門裝有定位器。
