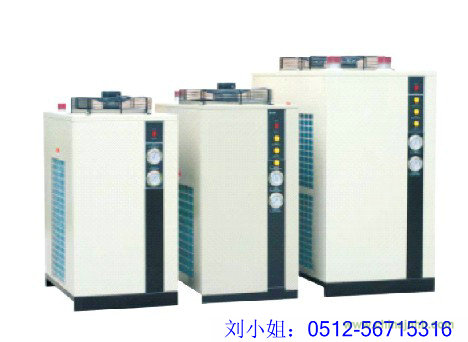

冷凍式空氣干燥機
冷凍式空氣干燥機
◆產品特點 Product features
制冷及空氣系統，經專家準確計算，設計參數均留20%以上的余量。制冷壓縮機采用國際先進的旋轉式或渦旋式、活塞式全封閉制冷壓縮機及半封閉螺桿式制冷壓縮機（20HP以上），運行穩定，噪音低，性能可靠，省電壽命長。能效比高，防護等級為IP54（防塵及防濺）
熱交換器、風冷凝器選用優質銅管帶純鋁鰭片，攏流結構換熱產率高、因而體積小，結構緊湊。筒體材料選用不銹鋼或碳鋼鍍鋅，可避免對壓縮空氣的二次污染。制冷控制元件均采用世界上最先進的丹麥丹佛斯（DANROSS）和美國波斯蘭（SPORLAN）、（ALCO）等制冷元件，性能優良。具有熱力膨脹閥的節流降壓功能，熱氣旁通閥的能量調節功能，過電流、過負載、冷媒高壓保護等功能。
氣液分離器采用旋風分離與不銹鋼絲網捕霧有機結合，具有氣液分離效果徹底，避免水份的二次蒸發，確保冷干機的干燥效果。它比旋風分離器性能好，同時又比過濾式氣液分離器使用成體低，具有較高性能價格比。水冷凝器為優質低翅銅管，慢水流、多沖程，換熱效率高，長期使用不宜結垢。自動排水器按需設置，除水加節能，效果好；浮球式，電子定時可選擇。外轉子冷風扇，大風量、低噪聲，頻繁啟停長壽命。
承壓部件均按國家GB150-1998《鋼制壓力容器》和GB151-1999《管殼式換熱器》進行制造、試驗和驗收，并接受《壓力容器安全技術監督規程》的監督。設備結構設計合理，便于維護保養；表面熱噴塑，外形美觀，不生銹；無基礎安裝，運行平穩無振動，維修率低，無消耗品，運行費用少，連續運行無須專人守候。
工況條件與技術指標 Working condition and technical indexes
|
進氣溫度 The inlet temperature
|
常溫型≤50℃，高溫型≤80℃
|
冷卻方式 Cooling way
|
風冷（水冷）
|
環境溫度 Environment temperature
|
≤40℃（風冷）
|
壓力露點 Pressure dew point
|
1.7℃～10℃（0.7 MPa）
|
制冷劑 Refrigerants
|
R-22或根據客戶要求可采用R134a，R404 a，R507等無氟環保制冷劑。
|
進氣壓力 The inlet pressure
|
0.2～1.0MPa（6.4 MPa以下接受訂貨）
|
壓力損失 The pressure loss
|
≤0.02 MPa
|
冷卻水進水溫度 Cooling water inlet water temperature
|
≤32℃（水冷）
|
冷卻水進水壓力 Cooling water feed water pressure
|
0.15～0.4 MPa(水冷)
|
◆主要技術參數 Main technical parameters
ADH
|
-5F
|
-10F
|
-20F
|
-30F
|
-60F
|
-75F
|
-120F
|
-150F
|
-200F
|
-250F
|
-300F
|
-400F
|
處理量 Capacity m3/min
|
0.7
|
1.6
|
2.6
|
3.8
|
7.0
|
8.5
|
13.5
|
17
|
23
|
27
|
34
|
45
|
工作壓力 Work pressure
|
|
露點溫度 Dew point temperature
|
|
制冷劑 Refrigerants
|
R-12
|
|
電源 Power
|
|
|
壓縮機功率Compressor power(KW)
|
0.18
|
0.28
|
0.6
|
0.75
|
1.1
|
1.3
|
2.2
|
2.9
|
3.7
|
4.8
|
5.5
|
7.5
|
風扇電機功率 Fan motor power(W)
|
30
|
170
|
170
|
180
|
300
|
300
|
510
|
510
|
600
|
720
|
900
|
1200
|
接口尺寸 Interface size
|
ZG1/2"
|
ZG1"
|
ZG1"
|
ZG1.5"
|
ZG1.5"
|
ZG2"
|
DN80FL
|
DN80FL
|
DN80FL
|
DN80FL
|
DN80FL
|
DN80FL
|
外形尺寸
Appearance
and size
|
長L(mm)
|
530
|
800
|
800
|
800
|
1100
|
1100
|
1550
|
1400
|
1550
|
1800
|
1900
|
2000
|
寬W(mm)
|
360
|
450
|
450
|
450
|
600
|
600
|
650
|
780
|
780
|
780
|
950
|
950
|
高H(mm)
|
490
|
970
|
970
|
970
|
1250
|
1250
|
1480
|
1580
|
1580
|
1580
|
1800
|
1800
|
凈重 Weight（kg）
|
50
|
95
|
100
|
100
|
210
|
250
|
350
|
470
|
550
|
650
|
800
|
1000
|
