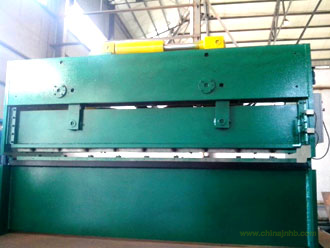

液壓單排沖孔機的設計思路
參考國內外民用沖孔機的設計經驗和技術參數，通過對液壓單排沖孔機原理的研究，通過對國內外沖孔機的外觀進行借鑒設計出本設備的機架結構，利用同步帶傳動的原理及張緊輪來組成送料，卷料機構，聚酞亞胺薄膜的送料機構包括：由伺服電機帶動的卷帶機構、后導帶輪、前導帶輪、張緊輪、由伺服電機帶動的放帶機構、卷帶長度測量的編碼器、張緊輪位置檢測的光電對射開關組成。
薄膜送料機構的設計思路是：在沖孔過程中，要求動模板在上下運動時，聚酞亞胺薄膜靜止不動，在動模板回到開模位置時，才允許薄膜送料機構把薄膜移動一個排距，這就決定了送料過程為間歇形式。而且從工作效率考慮，采用寸動送料方式最為理想。汽缸驅動動模動作需要在無間隙導柱的限制下運動，無間隙導柱所連接的動模板部分包括：動模板、沖頭壓板、沖頭、卸料板導柱、卸料板、彈性墊組成。在各機械部分的設計過程中，對機械部分的各種附件進行選型校核計算是必須步驟，通過選用已有的各種標準件來應用在機械部分中，對各種標準件的選取原則和校核計算進行分析。
