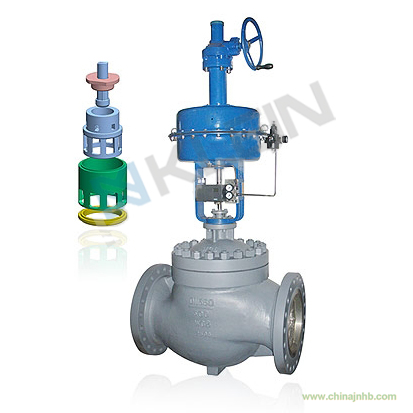

G1501Q00系列先導式切斷閥，采用套筒導向，壓力不平衡式閥芯，適用于壓差較大的切斷場合。閥芯、閥座表面進行堆焊硬質合金保證閥門的長期運行穩定。對于介質溫度高、壓差大工況的切斷，我們?yōu)榇颂厥庠O(shè)計了雙閥芯泄壓式切斷閥。該類型閥內件采用雙閥芯結構，流關式設計。閥門在開啟時，先打開小閥芯，小閥芯受力面積小因此開啟的作用力較小，在小閥芯開啟之后閥后的壓力得到了釋放，作用在大閥芯上的壓差就大大減小，只要通過較小的執行機構作用力就能開啟大閥芯。這種結構的閥內件能很好的滿足高壓差場合的切斷。
控制閥參數說明：
閥內件特點： 套筒導向 不平衡內件快拆式壓籠結構 雙閥芯先導式結構
閥體類型： 直通式 角式
閥蓋形式： 標準型 散熱型
流量特性： 快開
口徑范圍： DN100-400(4”-16”)
壓力等級： PN1.6、4.0、6.3Mpa（ANSI 150、300、600LB）
泄漏等級： ASME B16.104 Ⅴ（標準型金屬閥座）
管道連接方式： 法蘭式 對焊式
適用溫度范圍： -196° ～ 550°
執行機構類型： 氣動薄膜式執行機構
氣動活塞式執行機構
電動執行機構
