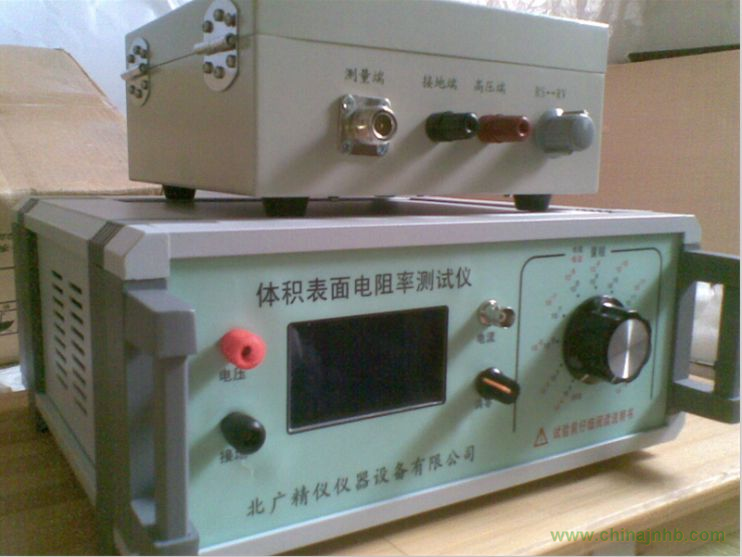

BEST-121體積電阻率表面電阻率測試儀
一、體積電阻率表面電阻率測試儀描述：
本臺BEST-121系類固體絕緣材料體積_表面電阻率測試儀配備不同夾具可測試不同材料的體積電阻率、表面電阻率、電阻系數、電阻、電流測試，是眾多研究院，中大院校，研究所，軍工產品的理想測試儀器。
（一般儀器在測高電阻時，因精度不夠，在測試試品達到10的10次方以上時，誤差較大，對于高阻值的材料時，顯然達不到國標規定的技術要求）。本儀器既可測量高電阻，又可測微電流。
二、體積電阻率表面電阻率測試儀典型應用
1、測量絕緣材料電阻(率)
2、測量防靜電材料的電阻及電阻率
3、測量計算機房用活動地板的系統電阻值
4、測量防靜電鞋、導電鞋的電阻值
5、光電二極管暗電流測量
6、物理,光學和材料研究
三、體積電阻率表面電阻率測試儀技術指標：
1.電阻測量范圍： 0.01×10 4Ω ～1×10 18Ω。
2.電流測量范圍為: 2×10-4A～1×10-16A
3. 雙表頭顯示: 3.1/2位LED顯示
4. 內置測試電壓：10V、50V、100V、250、500、1000V
5. 基本準確度：1%
6 使用環境: 溫度：0℃～40℃，相對濕度<80%
7 機內測試電壓: 10/50/100/250/500/1000V 任意切換
8.供電形式: AC 220V，50HZ，功耗約5W
9. 儀器尺寸: 285ｍｍ× 245ｍｍ× 120 mm
10.質量: 約2.5KG
四、體積電阻率表面電阻率測試儀標準配置：
1.測試儀器：1臺
2.電源線：1條
3.測量線：3根（屏蔽線、測試接線、接地線）
4.使用說明書：1份
5.產品合格證：1份
五、體積電阻率表面電阻率測試儀工作原理 '
根據歐姆定律，被測電阻R等于施加電壓V除以通過的電流I。即
V
R= ---
I
傳統的儀器的工作原理是測量電壓V固定，通過測量流過被測物體的電流I以標定電阻的刻度來讀出電阻值。從上式可以看出，由于電流I是與電阻成反比，而不是成正比，所以電阻的顯示值是非線性的，即電阻無窮大時，電流為零，即表頭的零位處是∞，其附近的刻度非常密，分辨率很低。整個刻度是非線性的。又由于測量不同的電阻時，其電壓V也會有些變化，所以普通的高阻計的精度是很難提高的。
BEST-121體積、表面電阻率測定儀是同時測出電阻兩端的電壓V和流過電阻的電流I，通過內部的大規模集成電路完成電壓除以電流的計算，然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，所以, 即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，其測量精度很高。從理論上講其誤差可以做到零。而實際誤差可以做到千分之幾或萬分之幾。
六、體積電阻率表面電阻率測試儀注意事項
絕緣電阻儀器體積電阻表面電阻測試儀使用前請仔細閱讀以下內容，否則將造成儀器損壞或電擊情況。
1. ◇檢查儀器后面板電壓量程是否置于10V檔，電流電阻量程是否置于104檔。
2. ◇接通電源調零，（注意此時主機不得與屏蔽箱線路連接）在“Rx”兩端開路的情況下，調零使電流表的顯示為0000。然后關機。
3. ◇將待測試樣平鋪在不保護電極正中央，然后用保護電極壓住樣品，再插入被保護電極（不保護電極、保護電極、被保護電極應同軸且確認電極之間無短路）。
4. ◇測體積電阻時測試按鈕撥到Rv邊，測表面電阻時測試按鈕撥到Rs邊，
5. ◇接好測試線，將測試線將主機與屏蔽箱連接好。量程置于104檔，打開主機后面板電源開關按鈕。從儀器后面板調電壓按鈕到所要求的測量電壓。(比如：GBT 1692-2008 硫化橡膠 絕緣電阻率的測定 標準中注明要求在500V電壓進行測定，那么電壓就要升到500V)
6. ◇電流電阻量程按鈕從低檔位逐漸撥高檔，每撥一次停留1-2秒觀察顯示數字，當被測電阻大于儀器測量量程時，電阻表顯示“1”，此時應繼續將儀器撥到量程更高的位置。測量儀器有顯示值時應停下，在1min的電化時間后測量電阻，當前的數字乘以檔次即是被測電阻。
7. ◇測試完畢先將量程撥至（104）檔，然后將測量電壓撥至10V檔， 后將測試按鈕撥到中央位置后關閉電源。然后進行下一次測試。
8. ◇應在“Rx”兩端開路時調零，一般一次調零后在測試過程中不需再調零。
9. ◇禁止將“RX”兩端短路，以免微電流放大器受大電流沖擊。
10. ◇不得在測試過程中不要隨意改動測量電壓。
11. ◇測量時從低次檔逐漸撥往高次檔。
12. ◇接通電源后，手指不能觸及高壓線的金屬部分。
13. ◇不得測試過程中不能觸摸微電流測試端。
14. ◇在測量高阻時，應采用屏蔽盒將被測物體屏蔽。
15. ◇嚴禁在試測過程隨意改變電壓量程及在通電過程中打開主機。
16. ◇嚴禁電流電阻量程未在104檔及電壓在10V檔，更換試樣。
售后服務：
一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。
二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。
三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。
四、軟件升級：終生免費提供新版本控制軟件。
五、保修：
1、設備保修兩年，終身服務，兩年內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， 遲響應時間為2小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法 。
2、保修期內人為損壞的零部件按采購（加工）價格收費更換。
3、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后3天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。
4、傳感器過載及整機電路超壓損壞不在保修范圍內。
六、售后管理：
我公司實現計算機化管理，實行客戶定期電話回訪制度，定期復查設備的工作情況，定期電話指導用戶對設備進行保養和檢測，以便設備正常運轉，跟蹤客戶的設備使用情況，以便及時對設備進行維護
