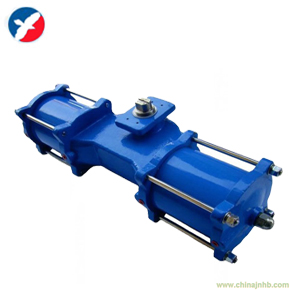

AW22氣動執行器/AW22S氣動單作用執行器詳細說明：

    AW22氣動執行器分為雙作用和單作用式（彈簧復位），兩個分體氣缸，輸出扭矩大，動作靈活平衡;活塞桿鍍硬鉻，有很好的抗磨性;所有滑動部件之間配有無油潤滑軸和導向環以降低磨擦系數，延長使用壽命AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球、蝶閥等轉角行程閥門的啟、閉和調節，也可用于其它回轉運動的場合，是實現工業管道自動化控制的理想裝置。

AW22氣動執行器/AW22S氣動單作用執行器型號選擇：
　

     使用雙作用執行器，先確定閥門的扭矩，在正常使用條件下，推薦安全系數為15～20%。再根據閥門使用的流體介質增加安全值。對清潔、潤滑介質增加20%安全值；水蒸氣或非潤滑液體介質增加25%安全值；對非潤滑的漿料液體介質增加40%安全值；非潤滑的干氣介質增加60%安全值；非潤滑的顆粒介質增加80%安全值。非潤滑用氣體輸送的顆粒粉料介質增加100%安全值；　根據上計算的扭矩值及使用氣源壓力查找雙作用執行器的扭矩表，就可得到準確AW氣動執行器型號。


     使用單作用執行器，根據上述計算的扭矩值及使用氣源壓力，查找單作用扭矩表，先查得彈簧復位終點，再查氣源工作壓力終點，氣源壓力扭矩應該大于彈簧復位扭矩，可得到準確的AWS型號?！≌f明：AWS單氣控型輸出扭矩表中，彈簧復位“終點”扭矩即為關閉閥門的扭矩，彈簧復位“開始”扭矩即為打開閥門時的扭矩。相對應的氣源壓力開始的扭矩即關閉閥門狀態的扭矩，氣源壓力終點扭矩即為打開閥門的扭矩。
AW22氣動執行器/AW22S氣動單作用執行器結構特點
1）、AW13氣動執行器分為雙作用式和單作用式（彈簧復位），兩個分體氣缸，容易制造大尺寸缸體。滿足各種大型旋轉類閥門的需求。

2）、輸出扭矩大，動作靈活平穩，缸體內壁和活塞軸鍍硬鉻，具有很好的抗磨性，所有滑動部件之間配有無油潤滑軸和導向環以降低摩擦系數，延長使用壽命，AW氣動執行器的U型曲線特性輸出扭矩更適用于大口徑球閥、蝶閥。

3）、回轉角度：雙作用式=90°，單作用式=90°從兩端可調節角度±5°

4）、有常溫型、高溫型、低溫型。工作環境溫度：-20°～90℃。高溫型：-20°～180℃，低溫型：-40°～90℃在常溫工作條件下使用丁腈橡膠，在高溫或低溫時采用氟橡膠或硅橡膠
　

5）、氣源：過濾、干燥或加潤滑油的潔凈空氣，最小氣壓0.4MPa，最大氣壓1.0MPa。
　

6）、基本設計：氣動雙氣缸雙活塞齒輪齒條式傳動機構。型號AW=雙作用式；型號AWS=單作用式（彈簧復位）?！?br style="padding:0px;margin:0px;" />

8）、附件功能：可配單（雙）電控電磁閥、限位開關回訊器、電氣定位器、氣源處理三聯件以及手動操作機構，完全實現自動或手動控制?！?br style="padding:0px;margin:0px;" />

AW22氣動執行器/AW22S氣動單作用執行器 略

AW22氣動執行器/AW22S氣動單作用執行器通用選型對照：

1：所配閥門類型（球閥、蝶閥）

2：閥門密封形式（軟密封、204硬密封）

3：球閥為幾通球閥（二通、L型三通、T型三通、四通球閥）

4：球閥的球芯形狀（V型、O型）

5：介質壓力

6：是否配附件（電磁閥、空氣過濾器、回訊器）。
