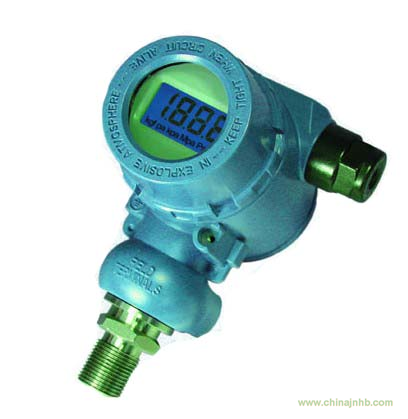

BPS308系列壓力變送器具有工作可靠,性能穩定,安裝使用方便,體積小,重量輕,性能價格比高等特點.能在各種正負壓力測量中得到廣泛應用.
BPS308系列壓力變送器采用進口擴散硅或陶瓷壓阻傳感器作為壓力檢測元件,傳感器的信號經高性能電子放大器轉換成4-20mA或0-10mA統一輸出信號.
主要性能指標:
◆ 精度等級: 0.25級基本誤差±0.25%
0.5級基本誤差±0.5%
◆ 非線性誤差: 0.25級≤±0.25%FS
0.5級≤±0.5%FS
◆ 輸出特性: 兩線制4-20mA輸出的品種,標準供電DC24V,負載電阻大于600Ω時,每增加50Ω需增加1V供電,但最高供電極限為DC45V.當需要超過DC24V供電時,輸出回路應避免長期工作在零負載電阻狀態,必要時可在輸出回路中串入電阻以降低輸出功率管的功耗.零負載電阻時最底供電電壓DC12V
主要技術參數:
|
|
工業過程控制系統中壓力的測量
|
|
|
|
|
|
0～10kPa，0～16kPa，0～25kPa，0～40kPa，
0～0.06MPa，0～0.1MPa，0～0.16MPa，
0～0.25MPa，0～0.4MPa，0～0.6MPa，
0～1MPa，0～1.6MPa，0～2.5MPa，
0～4MPa，0～6MPa，0～10MPa，
0～16MPa，0～25MPa，0～40MPa，
0～60MPa，0～100MPa，0～160MPa
|
|
|
對于量程≤10MPa，2倍；
對于量程＞10MPa，1.5倍
|
|
|
|
|
|
被測介質：－60～＋150℃；
環境溫度：－40～＋85℃
|
|
|
|
|
|
1，對于量程＞0.06MPa：
對于0.25級：＜0.01%/℃；
對于0.5級： ＜0.02%/℃；
2，對于量程≤0.06MPa：
對于0.25級：＜0.02%/℃；
對于0.5級： ＜0.04%/℃
|
|
|
|
|
|
|
|
|
12～45VDC （要考慮負載）；
* 對于本安系統需配相應的安全柵
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
選型表
型 譜
|
說 明
|
型號
|
BPS308
|
壓力變送器
|
量程范圍
|
A
|
0－5kPa～20KPa
|
B
|
0－20kPa～70KPa
|
C
|
0－70kPa～350KPa
|
D
|
0－200kPa～700KPa
|
E
|
0－700kPa～3.5MPa
|
F
|
0－2.0MPa～7MPa
|
G
|
0－7MPa～35MPa
|
H
|
0－20MPa～60MPa
|
精度等級
|
Ⅰ
|
0.1%
|
Ⅱ
|
0.25%
|
Ⅲ
|
0.5%
|
輸出信號
|
E
|
4--20mA DC 兩線制
|
K
|
1--5V DC 三線制
|
S
|
智能型
|
M
|
用戶約定
|
壓力連接
|
R
|
標準型(M20×1.5)
|
P
|
齊平膜
|
O
|
按用戶尺寸加工
|
其他選項
|
i
|
本安型iaⅡCT6
|
d
|
隔爆型DⅡBT4
|
T
|
船用型
|
M1
|
線性指示表
|
M2
|
數字液晶指示表
|
M3
|
數碼管數字指示表
|
Z
|
帶阻尼調整
|
Q
|
遷移
|
A
|
絕壓測量
|
F
|
負壓測量
|
C
|
陶瓷傳感器
|
S
|
散熱器及過程連接件
|
Y
|
用戶約定
|
