產品名稱：
|

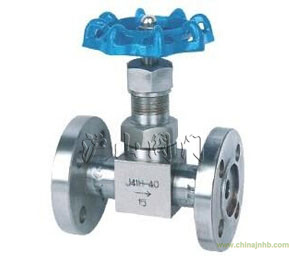

J48H、W法蘭針型閥 |
產品型號：
|
J48H、W |
|
驅動方式：
|
手動
|
連接形式：
|
法蘭
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
不銹鋼，硬質合金
|
|
壓力范圍：
|
1.0～4.0MPa
|
公稱通徑：
|
DN10-DN25
|
|
常用材質：
|
鑄鋼，不銹鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司是國內著名〖J48H、W法蘭針型閥〗制造商，也是國內大型【針型閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖J48H、W法蘭針型閥〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。
J48H、W法蘭針型閥介紹
J48H、W法蘭針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。
儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座，由此得名。
一、應用范圍：
法蘭針型閥廣泛應用于化工、電力、冶金等儀表測量管路系統，是一種不可缺少的產品。
二、結構形式：
三、應用規范：
1、設計制造：GB/T 12224-1989；GB/T12235-1989
2、連接形式：法蘭連接；內螺紋連接
3、結構特征：錐面密封；上螺紋閥桿
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
四、性能規范 單位：MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
4 |
| 殼體實驗 |
6 |
| 密封試驗 |
4.4 |
| 氣壓試驗 |
2.4 |
| 適用溫度 |
≤180℃ |
| 適用介質 |
水、蒸汽、油品等 |
五、主要零件材料：
| 型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
| J48-W-40 |
20# |
20# |
2Cr13 |
20# |
PTFE |
| J48-40P |
SS304 |
SS304 |
SS304 |
SS304 |
五、主要外形尺寸：
| 規格 |
A |
B |
C |
F |
f |
N-Ф |
L |
H |
Do |
重量 |
| DN10 |
90 |
60 |
41 |
14 |
2 |
4-φ14 |
130 |
90 |
63 |
2.0 |
| DN15 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
130 |
90 |
63 |
2.5 |
| DN20 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
150 |
105 |
90 |
3.5 |
| DN25 |
115 |
85 |
65 |
16 |
2 |
4-φ14 |
160 |
120 |
100 |
4.0 |
注：PN1.0、PN1.6、PN2.5、PN4.0法蘭尺寸一樣
