產品名稱：
|

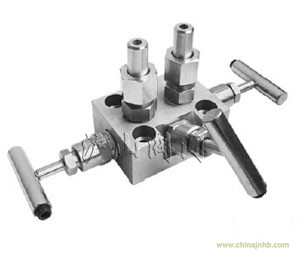

3051一體化三閥組 |
產品型號：
|
3051 |
|
驅動方式：
|
手動
|
連接形式：
|
法蘭、螺紋
|
|
適用介質：
|
水、蒸汽、油品
|
密封材料：
|
不銹鋼
|
|
壓力范圍：
|
16.0MPa
|
公稱通徑：
|
DN6
|
|
常用材質：
|
不銹鋼
|
技術咨詢：
|
021-31007323
|
滬山閥門制造（上海）有限公司是國內著名〖3051一體化三閥組〗制造商，也是國內大型【針型閥】生產商之一，公司自成立以來始終圍繞客戶的需求并持續創新，為廣大的代理商和企業客戶提供〖3051一體化三閥組〗解決方案，質量可靠，價格實惠，故暢銷全國各地，歡迎新老客戶來電，來函，我們將為您提供最優質的服務。
一、3051一體化三閥組組成結構：
一體化三閥組由閥體、二個波紋管截止閥及一個平衡閥組成。
二、3051一體化三閥組結構形式：
3051一體化三閥組，是差壓變送器的組合件。通過閥組與各種類型的差壓變送器結為一體，使差壓變送器的鏈接簡化而牢固，并減少泄漏點。該閥可配接：1151、3051、EJA、ST3000等系列差變送器。
三、3051一體化三閥組應用規范：
1、設計制造：GB/T 12224-1989 ；JB/T 8473-1996
2、連接形式：法蘭式連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
四、3051一體化三閥組技術指標：
入口（2×）：M20×1.5/Ф14(活接式焊接導管)(中心距35mm).
出口（2×）：法蘭（與變送器連接）中心距54mm.
4個螺栓孔中心距54mm. ×41.3mm.
螺栓螺紋:UNF7/16-20，M10 ×1.5, M12 ×1.75
壓力等級:16MPa—40MPa,3532PSi—6000PSi
適用溫度:-65°F(-54℃) —450°F(232℃) —1200°F(648℃)
一體化三閥組可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器.
五、3051一體化三閥組性能規范 單位：MPa
| 實驗項目 |
壓力值 |
| 公稱壓力 |
16 |
| 殼體實驗 |
24 |
| 密封試驗 |
17.6 |
| 氣壓試驗 |
9.6 |
| 適用溫度 |
≤180℃ |
| 適用介質 |
水、蒸汽、油品等 |
六、3051一體化三閥組主要零件材料：
| 型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
| 3051-160 |
20# |
20# |
2Cr13 |
20# |
PTFE |
| 3051-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
七、3051一體化三閥組主要外形尺寸：
| 規格 |
2-Ф |
4-Ф |
A0 |
A1 |
B1 |
重量 |
| DN6 |
2-Ф14 |
4-Ф12 |
35 |
54 |
41 |
1.9 |
