供應檢驗方箱

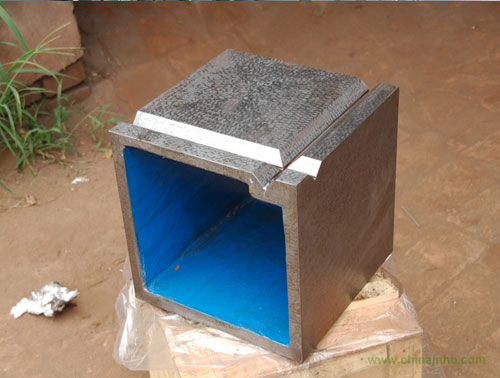

檢驗方箱在實際工作中的作用
檢驗方箱作為工業生產車間里鉗工做立體劃線的工具;也可以檢測機械零件的平行度和垂直度;也可做工作臺使用。上面帶有支架,用于檢驗或劃精密工件的任意角度線。適用于測量和刻標記的固定器。
檢驗方箱平面度的檢定方法:對于邊長為300mm及以下的方箱,檢定時在方箱被檢面的兩端各放置1mm的量塊,把刀口尺放在量塊工作面上,然后在其各被檢點處用量塊試塞,當量塊組剛剛?cè)霑r(shí)的尺寸與兩端量塊尺寸之差為該被檢點對兩端之間的偏差。這一檢定還應在方箱工作面的縱向,橫向和對角線方向的幾個截面上進行。在測得的各個位置的直線中誤差方向一致時取其最大值,當誤差方向不一致時取其最大正差與最大負差絕對值之和,為該受檢面平面的平面度。
檢驗方箱對于刮研制方箱除檢定平面度外,還要用涂色法檢定接觸斑點。在邊長為25mm任意正方形內斑點數為:1級,2級不少于25點;3級不少于20點。
檢驗方箱各工作面不能有銹跡,劃痕,裂紋,凹陷以及影響計量性能的其他缺陷。非工作面應清砂涂漆,棱邊倒角。在方箱內壁應有標牌,并標有規格尺寸,級別出廠編號,制造廠名稱。
檢驗方箱是鑄鐵方箱產品中的一種,其中還包括磁性方箱,劃線方箱,T型槽方箱及方箱毛坯。
磁性方箱主要用于機械零部件平行度、垂直度的檢驗和劃線,使用方法和材質,同鑄鐵方箱十分接近,差別在于磁性方箱的V槽部分及頂部均帶有磁力,使得被測工件可以牢固的固定在方箱上,因此使用方便;同時也大大降低了由于工件不穩,或操作過程中的疏忽,使工件滑落,傷及工作人員的情況。
劃線方箱是用鑄鐵或鋼材制成的具體6個工作面的空腔正方體,其中一個工作面上有V型槽。劃線方箱是機械制造或修理用來檢驗機械零件的不平行度、不垂直度和劃線的必要工具,精度分為0、1、2、3、級,一般0、1、2級為檢驗用,3級為劃線用。
T型槽方箱是平板測量中的重要的輔助工具,用于鉗工立體劃線,機械零部件的平行度、垂直度和各種位置誤差的測量及檢驗。
方箱毛坯是機床、機械制造、電子生產等20多種行業不可缺少的產品。方箱是劃線、測量、鉚焊、工裝工藝不可以缺少的工作臺,方箱也可以做機械試驗臺等等。
