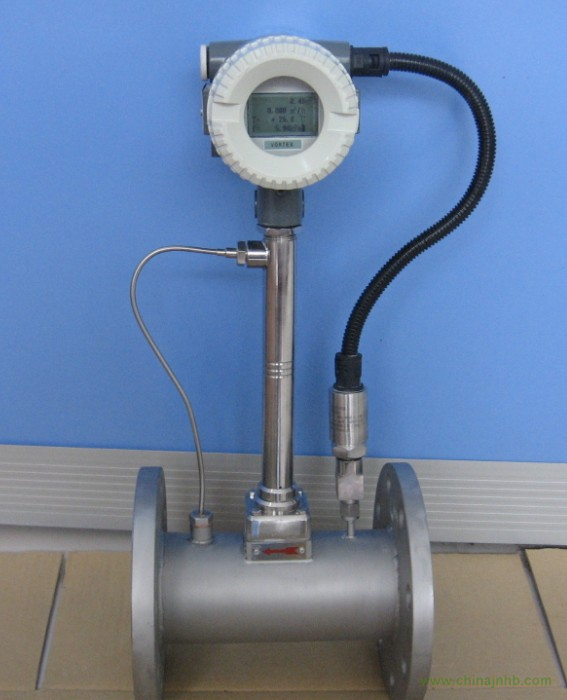

乳化油流量計 www.abg58.com/abg188-Products-7565466

工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由永久磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k

式中：

f——脈沖頻率[Hz]；

k——傳感器的儀表系數[1/m]，由校驗單給出。若以[1/L]為單位Q=3.6×f/k

Q——流體的瞬時流量（工作狀態下）[m3/h]；

3600——換算系數。

乳化油流量計儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

乳化油流量計技術參數

公稱口徑：　管道式：DN4～DN200

插入式：DN100～DN2000

精度等級：　管道式：±0.5級，±1.0級

插入式：±1.5級、±2.5級

高精度的可達0.2級

環境溫度：　-20℃～50℃

介質溫度：　測量液體：-20℃～120℃

測量氣體：-20℃～80℃

大氣壓力：　86KPa～106KPa

公稱壓力：　1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

防爆等級：　ExdIIBT4

連接方式：　螺紋連接、法蘭夾裝、法蘭連接、插入式等

直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN

液體：上游直管段應≥20DN，下游直管段應≥5DN

插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）

顯示方式：?。?）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)

（2）現場顯示：8位LCD顯示累積流量，單位(m3)

4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速

（3）溫度壓力補償型：

A、顯示標準瞬時流量及標準累計流量

B、顯示當前壓力、溫度、電池電壓

輸出功能：

（1）脈沖輸出，p-p值由供電電源確定

（2）4～20mA兩線制電流輸出

（3）單位體積脈沖輸出及傳感器原始脈沖輸出

（4）帶有RS485通迅接口

供電電源：

（1）DC5～24V

（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上

（3）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上

傳輸距離：　傳感器至顯示儀距離可達500m

接線

放大器及現場顯示表的接線

a). 普通脈沖輸出放大器接線（ABGYLW-□□□□P）

脈沖輸出放大器無需輸入接線。

輸出信號通過防水接頭配用三芯金屬屏蔽導線傳輸，金屬屏蔽網接大地。接線如圖5-1 所示。

供電電源：VDD 為＋5～＋24VDC

輸出頻率：(在流量下限時)不低于20Hz。

低電平：0～0.5V(推挽輸出)

高電平：(VDD-2)V (推挽輸出)。

環境溫度-20℃～＋60℃。

相對濕度不大于85％。

b). 4～20mA 模擬輸出轉換器接線（ABGYLW-□□□□I）

4～20mA 模擬輸出(二線制)接線如圖5-2 所示。

實際負載指的是流量積算儀、PLC、計數器、記錄儀、計算機等上位機。

C. ABGYLW-Ⅱ、ABGYLWT-Ⅲ現場顯示表的接線（ABGYLW-□□□□M 和ABGYLW-□□□□C）

二線制電流輸出時電源電壓與負載的關系如圖5-3 所示。

脈沖輸出電源一般為＋24V DC，三線制。

模擬輸出電源一般為＋24V DC，二線制。
