產品簡介
產品性能描述及特點：

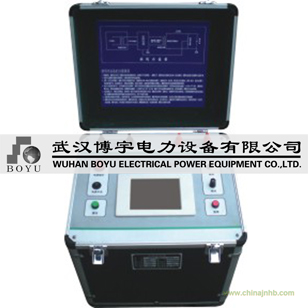

BYXB系列變頻電源為BYXB系列變頻諧振升壓裝置的專配電源。整套諧振升壓裝置采用了專用的SPWM數字式波形發生芯片，頻率分辨率16位，在20~300Ｈz時頻率細度可達0.1Hz；采用了正交非同步固定式載波調制方式，確保在整個頻率區間內輸出波形良好；功率部分采用了先進的IPM模塊，在最小重量下確保儀器穩定和安全?！?/div>
產品別名
產品特性
1 穩定性、可靠性高。系統采用進口功率元件作為功率變換的核心，電壓輸出和頻率輸出穩定，電磁兼容設計合理，保護功能完善，經過多次高壓直接對地短路的測試，系統仍然保持完好，同時系統也有很強的過載能力?！?br />
2 自動調諧功能強大。系統自動調諧時，從20Hz到300Hz自動掃頻，顯示掃頻曲線，用戶能直觀地看到系統調諧過程；掃頻完成后，系統根據掃頻初步找到的諧振頻點，在其±5 Hz范圍內以0.1 Hz為分辨率進行頻率細掃，最后精確鎖定諧振頻率。
3 支持多種試驗?zāi)Ｊ?。系統支持 “自動調諧＋手動調壓”，“自動調諧＋自動調壓”，“手動調諧＋手動調壓”，等試驗?zāi)Ｊ剑扑]使用“自動調諧＋手動調壓”模式，既能快速找到諧振點，又能通過手動調壓控制試驗過程，安全性更高?！?br />
4 系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示，直觀清晰，并具有自動計時及操作提示功能。全觸摸屏操作及顯示，具備試驗數據保存和查詢功能。
5 保護功能完善。具備零位保護（電壓輸出控制旋鈕不在零位時，禁止系統啟動），過壓保護，過流保護，閃絡保護等功能，保證了系統的可靠性。
產品參數
技術參數
1 容量： 2.5～300KW
2 輸入工作電源： 單相380/220V±10%，50Hz
3 輸出頻率： 20～300Hz
4 諧振電壓波型： 正弦波，波形畸變率＜1.0%
5 工作制： 滿功率輸出下，連續工作時間60mins
6 環境溫度： －10℃～+50℃
7 相對濕度： ＜95%，無凝露狀況
設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
