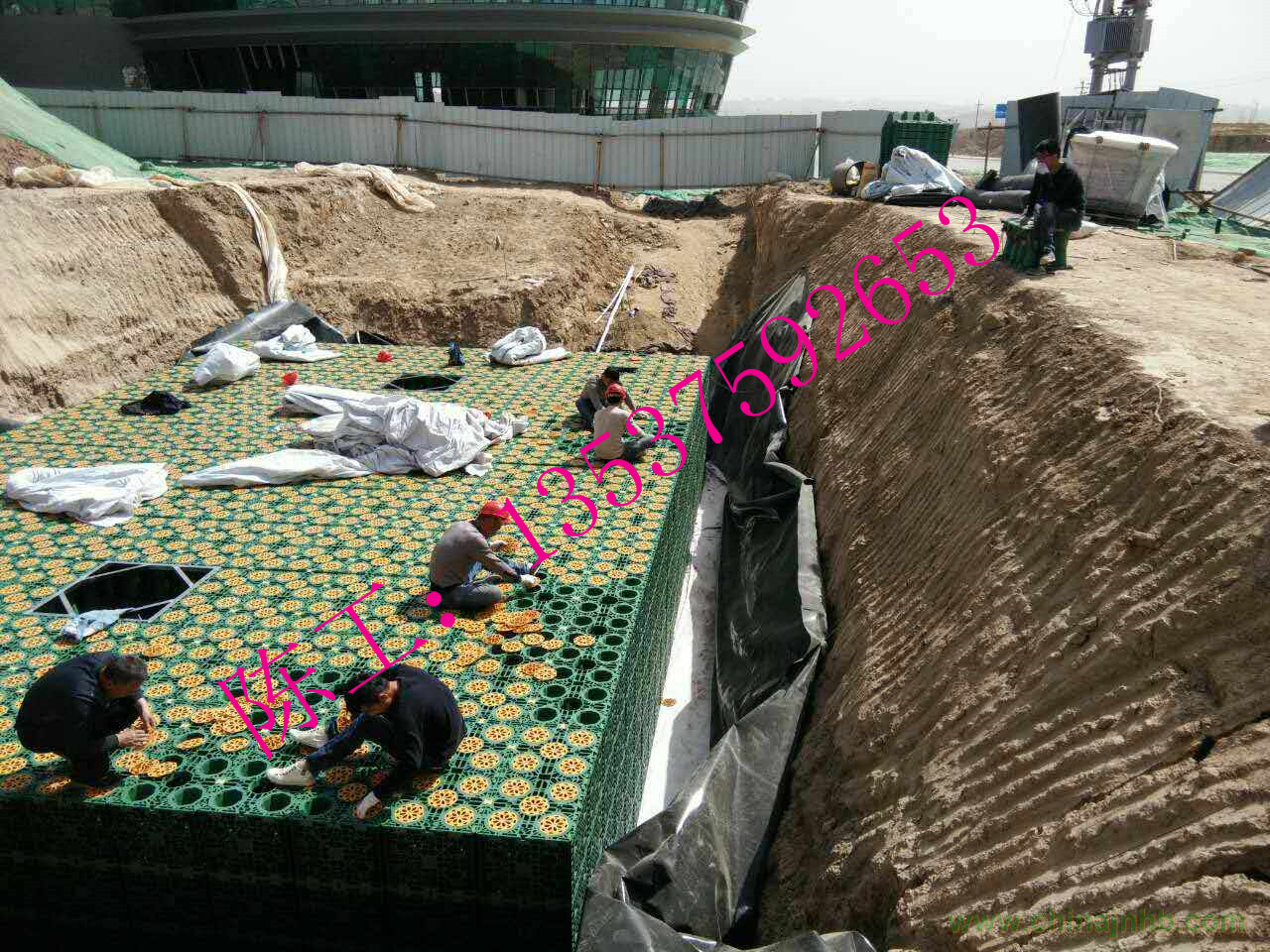

安全分流井用于連接雨水匯集管、雨水收集管和氣流管。雨水匯集管和棄流管標高相同，高于雨水收集管，降雨初期，棄流控制器關閉，初期雨水經棄流管直接排入雨水排水管網，當棄流控制器開啟時，雨水通過雨水收集管進入復合流過濾器，再進入蓄水池，當蓄水池達到高水位時，棄流控制器關閉，雨水收集管管徑可按照1年重現期的暴雨強度計算，并參考蓄水池容積，雨水棄流管不加裝任何截留設施。、

2.2 棄流控制器

   棄流控制器前端具有格柵，用于攔截大顆粒懸浮物，柵條間距3mm，雨停后將提籃格柵取出傾倒即可，棄流控制器一般安裝于室外地方，此時附帶控制箱需高出地面300mm以上，控制箱內具有雨量傳感器，需露天安裝。棄流控制器亦可安裝于能重力排出雨水的地下室內，雨量傳感器仍需安裝在室外露天環境，棄流控制器無需人工控制，由內置PLC控制程序進行多點信號檢測控制，并對降雨的雨型、頻次、雨量、pH值等進行記憶處理，根據測試數據調整棄流時間和流量，收集優質雨水。

2.3 復合流過濾器

   復合流過濾器采用折流、逆向流的復合流原理，不間斷對雨水進分離過濾，設備過濾精度為1mm，無需人工操作，不設反洗過程。

功能及使用范圍

  降雨過程中，受下墊面的影響，初期棄流中所含污染物的量較中、后期雨水徑流中大很多。為了收集到水質良好的雨水，減少雨水的處理成本，對初期雨水棄之不用，而把中，后期的雨水收集起來的做法稱之為雨水的初期棄流，能夠?qū)崿F(xiàn)這一功能的設備稱之為雨水初期棄流裝置，根據雨水初期棄流裝置提取的降雨或徑流的特征元素區別，可以分為容積型、半容積型、雨量型、水質型、分流堰型、跳躍堰型多種，流量型雨水初期棄流裝置是一種常用的雨水棄流形式，以下墊面收集的雨水經流量為信號源，安裝在建筑物單一或一組雨水排水系統的水平出水管上，也可安裝在建筑小區的匯水總管上，適用于對雨水初期棄流有自動控制要求的場所，實現雨水棄流于收集狀態的功能轉換。

2.基本原理

  流量型自控式雨水初期棄流裝置主要由流量傳感器、控制器、電動閥、信號及供電電纜、配水管路組成。流量傳感器于電動閥串聯在雨水的進水于棄流排水的管路上。平時，電動閥開啟。降雨時，雨水徑流進入流量傳感器，通過電動閥從棄流水管排入小區雨水管道或污水管道。當棄流雨水的累計流量達到設定值時，電動閥門關閉，雨水初期棄流結束，雨水經收集水管收集，控制器開始計時，當歷時達到復位時間間隔時，電動閥打開，棄流裝置重新進入初始狀態。

  多立管雨水收集共用雨水初期棄流系統，可以大體認為N個立管同一時間達到棄流量的閥值，因此，只在N個立管中的一個上面裝置流量傳感器，其余的立管不在裝設，當流量傳感器所在的立管達到棄流量值時，控制器會將電動閥關閉的信號傳輸給各立管上的電動閥；同理，也會在棄流裝置到達復位時間時，同時打開各電動閥。
