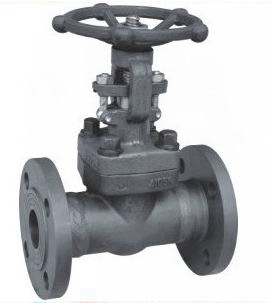

Z41H法蘭煅鋼閘閥
|
Z41Y/H法蘭煅鋼閘閥(煅不繡鋼)150LB～2500LB
|
- 序號
|
零件名稱 |
CS to ASTM |
AS to ASTM
|
SS to ASTM
|
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閘板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
墊片 |
316夾柔性石墨 |
316夾PIFE |
| 6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(l) |
| 7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 8 |
銷釘 |
A276 420 |
A276 304 |
| 9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
| 12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 13 |
閥桿螺母 |
A276 410 |
| 14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
銘牌 |
SS |
| 16 |
手輪 |
A197 |
| 17 |
潤滑墊片 |
A473 431 |
| 18 |
填料 |
Flexible Graphite |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量
| NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
L(RF)
L1(BW) |
150LB |
108 |
117 |
127 |
140 |
165 |
203 |
| 300LB |
140 |
152 |
165 |
178 |
190 |
216 |
| 600LB |
165 |
190 |
216 |
229 |
241 |
292 |
| H |
150LB～300LB |
158 |
169 |
197 |
236 |
246 |
283 |
| 600LB |
169 |
197 |
236 |
246 |
283 |
320 |
| W |
100 |
100 |
125 |
160 |
160 |
180 |
| 重量 |
150LB |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
| BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
| 300LB |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
| BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
| 600LB |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
| BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
|
|
標準材質明細表
- 序號
|
零件名稱 |
CS to ASTM |
AS to ASTM
|
SS to ASTM
|
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閘板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
墊片 |
Corrugated SS+graphite |
SS+PTFE |
| 6 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 7 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 8 |
銷釘 |
A276 420 |
A276 304 |
| 9 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
| 10 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 11 |
填料壓板 |
A105 |
A182 F11 |
A182 F304(L) |
A182 F316(L) |
| 12 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 13 |
閥桿螺母 |
A276 420 |
| 14 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
銘牌 |
SS |
| 16 |
手輪 |
A197 |
| 17 |
潤滑墊片 |
A473 431 |
| 18 |
填料 |
Flexible Graphite |
PTFE |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量
| NPS |
1/2" |
3/4" |
1" |
11/2" |
11/4" |
2" |
| L(RTJ) |
900LB～1500LB |
216 |
229 |
254 |
279 |
305 |
371 |
| L1(BW) |
900LB～1500LB |
216 |
229 |
254 |
279 |
305 |
368 |
| H(開) |
197 |
197 |
236 |
246 |
283 |
330 |
| W |
125 |
125 |
160 |
160 |
180 |
200 |
| 重量 |
RTJ |
7.2 |
11.5 |
15.6 |
16.2 |
22.6 |
32.8 |
| BW |
5.2 |
9.3 |
12.4 |
13.8 |
18.9 |
27.5 |
標準材質明細表
- 序號
|
零件名稱 |
CS to ASTM |
AS to ASTM
|
SS to ASTM
|
| Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
| 1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 2 |
閥座 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
| 3 |
閘板 |
A276 410 & 430 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 4 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
| 5 |
密封螺母 |
A105 |
A182 F304 |
A182 F304(L) |
F316(L) |
| 6 |
密封圈 |
A276 304L |
A276 316L |
| 7 |
閥蓋 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
| 8 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
| 9 |
銷釘 |
A276 420 |
A182 F304 |
| 10 |
填料 |
柔性石墨 |
PTFE |
| 11 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 12 |
填料壓套 |
A276 420 |
A182 F304 |
| 13 |
填料壓板 |
A216 WCB |
A351 CF8 |
| 14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 15 |
閥桿螺母 |
A276-410 |
| 16 |
固定螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 17 |
手輪 |
A197 |
| 18 |
鎖緊螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
| 19 |
油嘴 |
Brass |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量
| NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
| L(RTJ) |
900LB～1500LB |
216 |
229 |
254 |
279 |
305 |
368 |
| 2500LB |
264 |
273 |
308 |
349 |
384 |
451 |
| H(OPEN) |
900LB～1500LB |
216 |
250 |
270 |
320 |
250 |
445 |
| 2500LB |
321 |
321 |
321 |
373 |
406 |
495 |
| W |
160 |
160 |
180 |
200 |
250 |
280 |
| 重量 |
900LB～1500LB |
19.6 |
21.5 |
25.7 |
37.8 |
48.5 |
99.8 |
| 2500LB |
21.5 |
24.7 |
30.4 |
48.1 |
58.1 |
130.0 |
