氣動調節球閥是一種轉角為0-90°的旋轉類閥門,密封性能優良,流量系數大,流阻系數小,結構簡單,使用壽命長,便于維修。配用氣缸式執行機構,球閥分單作用和雙作用兩種型號。產品廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙行業的系統控制。
氣動調節球閥主要用于截斷或接通管路中的介質，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點。
1，流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
2，止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
3，閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
4，閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
5，由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
6，下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

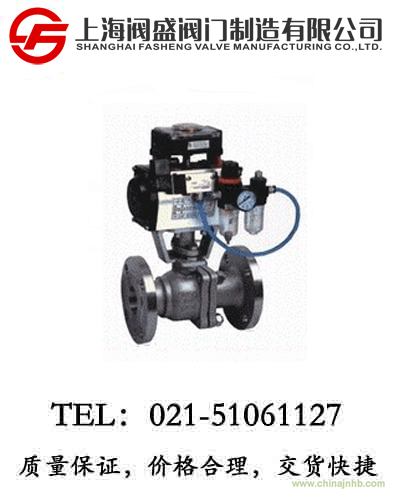

不銹鋼氣動定位調節球閥的詳細資料：
氣動球閥性能參數:
|
公稱通徑DN(mm)
|
DN15～DN400
|
|
公稱壓力
|
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
|
|
適用介質
|
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等
|
|
介質溫度
|
-40～+180℃ -40～+350℃
|
|
泄漏量
|
0 符合ANSIB16.104 5級標準
|
|
球體轉角
|
90°
|
|
閥體材制質
|
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
|
|
閥座材料
|
聚四氟乙烯(常溫)、特制PPL(高溫)
|
|
防爆級組
|
dⅡBT4(d2c4)(可供普通型、防爆型二種規格)
|
|
電磁閥電源
|
220VAC、24VDC
|
|
氣源壓力 MPa
|
0.4～0.7MPa
|
|
固有可調比 R
|
100:1
|
氣動調節球閥流量特性Kv值:
|
公稱通徑
(DN)
|
不同開度角下的Kv值
|
|
10°
|
20°
|
30°
|
40°
|
50°
|
60°
|
70°
|
80°
|
90°
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
34
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
80
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2253
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
|
350
|
110
|
221
|
443
|
885
|
1750
|
3541
|
5311
|
7967
|
10950
|
|
400
|
150
|
303
|
605
|
1113
|
2424
|
4850
|
7275
|
10910
|
15300
|
氣動調節球閥主要外形尺寸:
|
公稱通徑DN(mm)
|
尺寸
|
執行器型號
|
|
L
|
D
|
D1
|
D2
|
b
|
f
|
Z-Φd
|
|
15
|
108
|
95
|
65
|
45
|
14
|
2
|
4-14
|
GTD52/GTE63
|
|
20
|
117
|
105
|
75
|
55
|
14
|
4-14
|
GTD63/GTE83
|
|
25
|
127
|
115
|
85
|
65
|
14
|
4-14
|
GTD63/GTE83
|
|
32
|
140
|
135
|
100
|
78
|
16
|
4-18
|
GTD83/GTE110
|
|
40
|
165
|
145
|
110
|
85
|
16
|
3
|
4-18
|
GT83/GTE110
|
|
50
|
178
|
160
|
125
|
100
|
16
|
4-18
|
GTD83/GTE110
|
|
65
|
190
|
180
|
145
|
120
|
18
|
4-18
|
GTD110/GTE127
|
|
80
|
203
|
195
|
160
|
135
|
20
|
8-18
|
GTD127/GTE127
|
|
100
|
305
|
215
|
180
|
155
|
20
|
8-18
|
GTD127/GTE160
|
|
125
|
256
|
245
|
210
|
185
|
22
|
8-18
|
GTD160/GTE190
|
|
150
|
394
|
280
|
240
|
210
|
24
|
8-23
|
GTD190/GTE210
|
|
200
|
457
|
335
|
295
|
265
|
26
|
12-23
|
GTD210/AWS20
|
|
250
|
533
|
405
|
335
|
320
|
30
|
12-25
|
AW18/AWS25
|
