抽汽式疏水閥STP是一種防空化高壓差調節閥，該閥用于汽輪機本體疏水，各段抽氣疏水以及冷再管道的疏水等，抽氣疏水閥可以使用氣動或電動控制，也可以手動操作。它是大中型火力發電機組的主要閥門之一。
抽汽式疏水閥STP采用消耗降壓設計原理。高壓流體通過閥芯套上的節流通道，流體方向不斷改變，逐步消耗能量，降低流體速度。使流體通過閥座節流口的壓力高于汽化壓力，防止流體發生空化。
抽氣疏水閥STP的主要優點：
流體通道串級式，4級降壓。不斷改變流體方向，控制流體速度在30m/s,左右，逐級降壓，防止空化破壞。
節流面與密封面分開，關閉嚴密，根據疏水流量設有多級節流，閥內組件表面硬化處理，硬度可達到HRC70左右，壽命長。
閥體組件與執行機構采用浮動式連接?？梢韵y芯與推桿不同心造成的卡死想象。

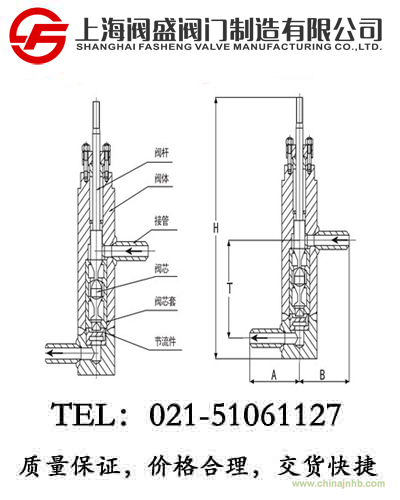

抽汽式疏水閥KV值和行程及外形尺寸
|
公稱通徑DN
|
25
|
32
|
40
|
50
|
|
KV值
|
5.1
|
5.6
|
15
|
18
|
|
額定行程
|
20
|
20
|
25
|
25
|
|
D
|
320
|
320
|
500
|
500
|
|
H
|
263
|
263
|
520
|
520
|
抽汽式疏水閥訂貨須知
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
