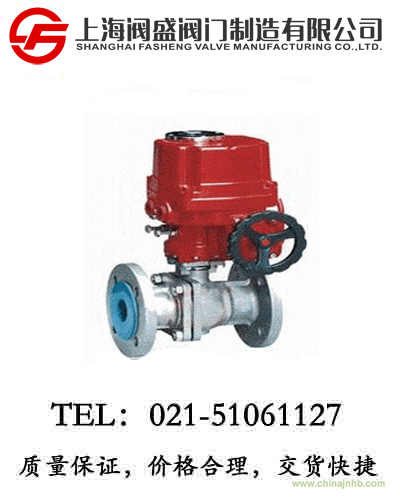

電動帶手輪球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少?？梢噪妱訂㈤]也可以手動啟閉，密封性能優越等特點。通常適用于密封要求嚴格的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。工作壓力可達到16.0MPa,設計溫度550以下。
電動帶手輪球閥主要性能規范 Capability Criterion
|
型 號
|
公稱壓力PN(MPa)
|
試驗壓力ps(MPa)
|
適用溫度(℃)
|
適用介質
|
|
殼 體
|
密封(液)
|
密封(氣)
|
|
Q941F-16C
|
1.6
|
2.4
|
1.76
|
0.6
|
聚四氟乙烯
≤150
增強聚四氟乙烯≤180
金屬鑲嵌封位聚苯≤200
|
水、油品等
|
|
Q941F-25C
|
2.5
|
3.75
|
2.75
|
|
Q941F-40C
|
4.0
|
6.0
|
4.4
|
|
Q941F-16P
|
1.6
|
2.4
|
1.76
|
硝酸類
|
|
Q941F-25P
|
2.5
|
3.75
|
2.75
|
|
Q941F-40P
|
4.0
|
6.0
|
4.4
|
|
Q941F-16R
|
1.6
|
2.4
|
1.76
|
醋酸類
|
|
Q941F-25R
|
2.5
|
3.75
|
2.75
|
|
Q941F-40R
|
4.0
|
6.0
|
4.4
|
電動帶手輪球閥主要外型尺寸 Main outer Size
|
PN4.0(MPa)
|
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
f
|
H
|
Z-d
|
重量
|
驅動裝置
|
|
15
|
140
|
95
|
65
|
45
|
40
|
16
|
4
|
325
|
4-14
|
-
|
LQ5-1
|
|
20
|
152
|
105
|
75
|
55
|
51
|
16
|
4
|
354
|
4-14
|
-
|
LQ5-1
|
|
25
|
165
|
115
|
85
|
65
|
58
|
16
|
4
|
360
|
4-14
|
-
|
LQ5-1
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4
|
386
|
4-18
|
-
|
LQ5-1
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18
|
4
|
394
|
4-18
|
-
|
LQ5-1
|
|
50
|
220
|
170
|
125
|
100
|
88
|
20
|
4
|
472
|
4-18
|
17
|
Q10-6 3/4
|
|
65
|
250
|
180
|
145
|
120
|
110
|
22
|
4
|
599
|
8-18
|
55
|
Q30-6 3/4
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
4
|
579
|
8-18
|
60
|
Q30-6 3/4
|
|
100
|
320
|
230
|
190
|
160
|
150
|
24
|
4.5
|
632
|
8-23
|
70
|
Q60-4 3/4
|
|
125
|
400
|
280
|
220
|
188
|
176
|
28
|
4.5
|
710
|
8-25
|
122
|
Q120-2 3/4
|
|
150
|
403
|
300
|
250
|
218
|
204
|
30
|
4.5
|
760
|
8-25
|
-
|
Q120-2 3/4
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38
|
4.5
|
-
|
12-30
|
170
|
Q200
|
電動帶手輪球閥主要零件材料
|
零件名稱
|
閥體、側體
|
球體、閥桿
|
填料
|
密封圈
|
|
Q941F-16C
Q941F-25C
Q941F-40C
|
WCB
|
2Cr13
|
聚四氟乙烯或
柔性石墨
|
聚四氟乙烯、增強聚四氟乙烯、對位聚苯
|
|
Q941F-16P
Q941F-25P
Q941F-40P
|
ZG1Cr18Ni9Ti
|
1Cr18Ni9Ti
|
|
Q941F-16R
Q941F-25R
Q941F-40R
|
ZG0Cr18Ni12Mo2Ti
|
0Cr18Ni12Mo2Ti
|
電動帶手輪球閥主要外型尺寸 Main outer Size
|
PN1.6(MPa)
|
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
b
|
H
|
Z-d
|
重量
|
驅動裝置
|
|
15
|
130
|
95
|
65
|
45
|
14
|
352
|
4-14
|
-
|
LQ51
|
|
20
|
130
|
105
|
75
|
55
|
14
|
355
|
4-14
|
-
|
LQ51
|
|
25
|
140
|
115
|
85
|
65
|
14
|
360
|
4-14
|
8
|
LQ51
|
|
32
|
165
|
135
|
100
|
78
|
15
|
386
|
4-18
|
13
|
LQ5-1
|
|
40
|
180
|
145
|
110
|
85
|
16
|
394
|
4-18
|
17
|
LQ5-1
|
|
50
|
200
|
160
|
125
|
100
|
16
|
472
|
4-18
|
25
|
Q10-6 3/4
|
|
65
|
220
|
180
|
145
|
120
|
18
|
486
|
4-18
|
60
|
Q10-6 3/4
|
|
80
|
250
|
195
|
160
|
135
|
20
|
579
|
8-18
|
65
|
Q30-6 3/4
|
|
100
|
280
|
215
|
180
|
155
|
20
|
595
|
8-18
|
75
|
Q30-6 3/4
|
|
125
|
320
|
245
|
210
|
185
|
22
|
650
|
8-18
|
97
|
Q60-4 3/4
|
|
150
|
360
|
280
|
240
|
210
|
24
|
739
|
8-23
|
162
|
Q120-2 3/4
|
|
200
|
400
|
335
|
295
|
265
|
26
|
799
|
12-23
|
226
|
Q120-2 3/4
|
|
250
|
533
|
406
|
362
|
324
|
30
|
890
|
12-25
|
-
|
-
|
|
300
|
610
|
483
|
432
|
381
|
32
|
940
|
12-25
|
-
|
-
|
電動帶手輪球閥主要外型尺寸 Main outer Size
|
PN2.5(MPa)
|
|
通徑(DN)
|
L
|
D
|
D1
|
D2
|
b
|
H
|
Z-d
|
重量
|
驅動裝置
|
|
15
|
130
|
95
|
65
|
45
|
14
|
352
|
4-14
|
-
|
LQ51
|
|
20
|
130
|
105
|
75
|
55
|
14
|
355
|
4-14
|
-
|
LQ51
|
|
25
|
165
|
115
|
85
|
65
|
16
|
360
|
4-14
|
8
|
LQ51
|
|
32
|
178
|
135
|
100
|
78
|
18
|
386
|
4-18
|
13
|
LQ5-1
|
