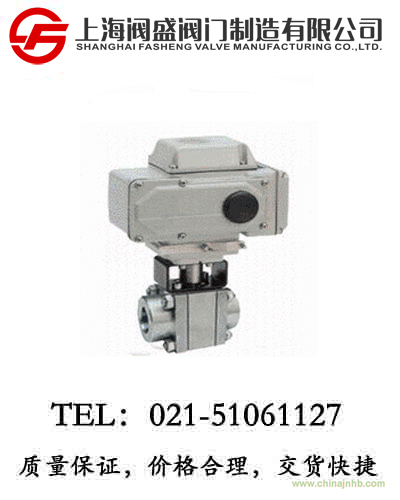

產品概述：電動高壓球閥
◆耐高壓：壓力可達1.6Mpa-42Mpa ；Class：150-2500Lb ◆耐高溫：該球閥的閥座完全采用了美標閘閥的結構，因此溫度由閥體材料來決定。 ◆無摩擦：該球閥在開啟時利用二塊式球體的優點，先水平收攏瞬間脫離閥座，然后再旋轉90度全開。
Q911N電動高壓球閥主要零件材料 ： (單位:mm)
|
零件名稱
|
閥體
|
球體
|
閥桿
|
密封圈
|
|
Q11N-100C
Q11N-160C
Q11N-320C
|
35/45
|
1Cr18
|
1Cr18Ni9Ti
|
尼龍
|
|
Q11N-100P
Q11N-160P
Q11N-320P
|
304/1Cr18Ni9Ti
|
304/1Cr18Ni9Ti
|
|
Q11N-100R
Q11N-160R
Q11N-320R
|
316/1Cr18Ni12Mo2Ti
|
316/1Cr18Ni9Ti
|
Q911N電動高壓球閥美標主要尺寸 ： 600Lb 900Lb (單位:mm )
采用：ASME、B16.11-1991標準
|
口徑
|
d
|
L
|
L1
|
H
|
W
|
D
|
L3
|
|
流量
|
總長
|
中段瓣總長
|
中心高度
|
手柄長度
|
半插口
|
有效長度
|
|
NPT3/8"
|
10
|
100
|
60
|
62
|
150
|
1280
|
10
|
|
NPT1/2"
|
14
|
100
|
60
|
65
|
150
|
21.85
|
10
|
|
NPT3/4"
|
19
|
140
|
80
|
74
|
180
|
27.30
|
13
|
|
NPT1"
|
24
|
140
|
80
|
80
|
180
|
34.05
|
13
|
|
NPT11/4"
|
31
|
160
|
90
|
95
|
255
|
42.80
|
13
|
|
NPT11/2"
|
39
|
180
|
100
|
98
|
255
|
48.80
|
13
|
|
NPT2"
|
48
|
200
|
110
|
108
|
255
|
61.35
|
16
|
|
NPT21/2"
|
63
|
-
|
-
|
-
|
-
|
74.20
|
16
|
|
NPT3"
|
78
|
-
|
-
|
-
|
-
|
90.15
|
16
|
|
NPT4"
|
98
|
-
|
-
|
-
|
-
|
115.80
|
19
|
Q911N電動高壓球閥國標主要尺寸： (單位:mm )
|
公稱通徑
|
Q11N-100/160、Q11N-100/160P
|
Q11N-320、Q11N-320P
|
|
管螺紋
|
尺寸
|
管螺紋
|
尺寸
|
|
d
|
L
|
H
|
W
|
E
|
H
|
W
|
SW
|
L
|
|
6
|
1/4
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
70
|
|
10
|
3/8
|
11
|
70
|
43
|
108
|
42.5
|
-
|
-
|
-
|
-
|
-
|
|
15
|
1/2
|
11
|
85
|
43
|
108
|
42.5
|
1/2
|
68
|
130
|
41
|
85
|
|
20
|
3/4
|
14
|
95
|
45.5
|
146
|
47.5
|
3/4
|
77
|
180
|
46
|
95
|
|
25
|
1
|
21
|
105
|
59.5
|
146
|
52.5
|
1
|
82
|
180
|
55
|
105
|
|
32
|
1 1 /4
|
25
|
120
|
64.5
|
146
|
60
|
1 1 /4
|
115
|
300
|
70
|
120
|
|
40
|
1 1 /2
|
32
|
130
|
76
|
254
|
65
|
1 1 /2
|
120
|
300
|
80
|
130
|
|
50
|
2
|
38
|
150
|
81
|
254
|
75
|
2
|
130
|
300
|
100
|
150
|
