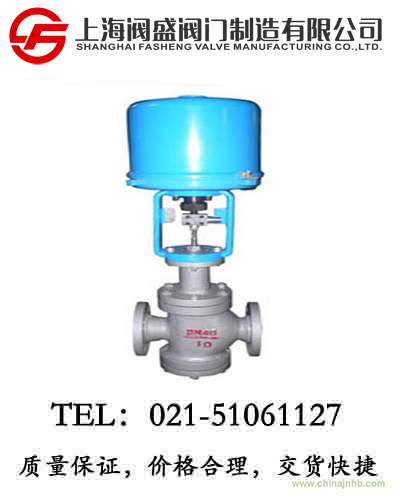

電動精小型雙座調節閥概述:
電動精小型雙座調節閥采用雙導向結構,配用3601L系列電子式直行程電動執行機構.具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點.廣泛應用于精確控制氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值.特別適用于壓差較大,允許泄漏量也較大且不是很清潔的介質場合.
本系列產品有標準型、波紋管密封型、夾套保溫型等多種品種.產品公稱壓力等級有PN16、40、64;公稱通徑范圍DN25~400.適用流體溫度有-250℃~+560℃范圍內多種檔次.泄漏量標準為Ⅱ級或Ⅳ級.流量特性為線性或等百分比.多種多樣的品種規格可供選擇
電動精小型雙座調節閥主要零件材料:
閥體、閥蓋：HT200、ZG230~450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
填 料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊 片：橡膠石棉板、1cr18Ni9Ti、石墨纏繞墊片
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
電動精小型雙座電動調節閥主要技術參數:
|
公稱通徑mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
400
|
|
閥座通徑mm
|
20
|
26
|
32
|
40
|
50
|
66
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
額定流量系數kv
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
2700
|
|
公稱壓力（MPa）
|
0.6,1.6， 2.5， 4.0， 6.4
|
|
行程
|
10
|
16
|
25
|
40
|
60
|
100
|
|
流量特性
|
直線，等百分比，快開
|
|
工作溫度℃
|
-40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃
|
|
法蘭尺寸
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥芯材質
|
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
|
|
閥體型式
|
直通雙座鑄造球型閥
|
|
上閥蓋型式
|
普通式（常溫），熱片式（中溫），長頸式（低溫）
|
|
閥體允許壓差
|
≤公稱壓力
|
4.0
|
3.4
|
|
|
配用電動執行機構型號
|
PSL
|
PSL-201
|
PSL-202
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL325
|
|
361L
|
361LSA-08
|
361LSA-20
|
361LSB-30
|
361LSB-50
|
361LSC-65
|
361LSC-99
|
|
防爆型
|
361LXA-20
|
361LXB-30
|
361LXB-50
|
|
電動精小型雙座調節閥外形尺寸:
|
公通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
L（mm）
|
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
355
|
425
|
460
|
560
|
740
|
805
|
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
|
H1（mm）
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
503
|
|
配PSL
|
H
（mm）
|
普通型
|
907
|
910
|
955
|
960
|
1112
|
1122
|
1134
|
1213
|
1223
|
1265
|
1813
|
1889
|
|
散熱片型
|
1037
|
1040
|
1085
|
1090
|
1275
|
1285
|
1297
|
1412
|
1422
|
1464
|
1058
|
2134
|
|
D（mm）
|
176
|
225
|
|
重量（KG）
|
22.5
|
24.5
|
35.5
|
39.5
|
72
|
85
|
122
|
181
|
237
|
378
|
680
|
840
|
|
配361L
|
H（mm）
|
普通型
|
670
|
673
|
840
|
845
|
1037
|
1047
|
1059
|
1293
|
1303
|
1345
|
1538
|
1614
|
|
散熱片型
|
800
|
803
|
970
|
975
|
1200
|
1210
|
1222
|
1492
|
1502
|
1544
|
1783
|
1859
|
|
D（mm）
|
225
|
310
|
|
重量（KG）
|
30
|
32
|
51
|
55
|
87
|
100
|
137
|
194
|
250
|
391
|
720
|
880
|
雙座調節閥訂貨須知：
1.產品型號與名稱 2.公稱通徑DN(mm)
3.公稱壓力 4.流量特性 5.閥體材質 6.額定流量系數7.介質種類和溫度范圍 8.閥前后壓力(壓差)
9.電源電壓和控制信號 10.其它特殊要求
