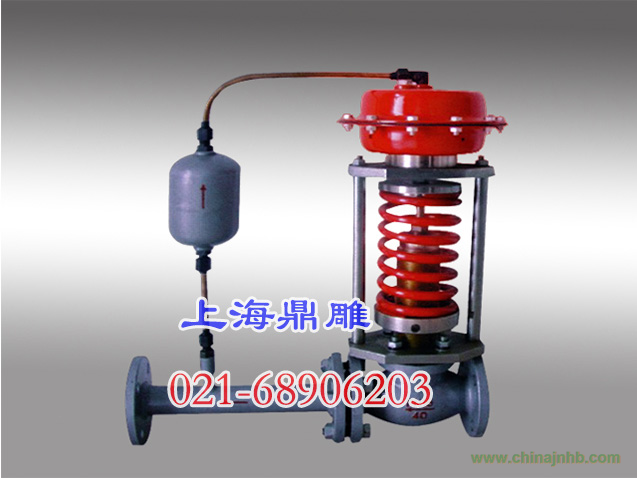

產品概述
自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前(或閥后)壓力穩定。具有動作靈敏，密封性好，壓力設定點波動小等優點，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓穩壓的自動控制。
本系列產品有單座(ZZYP)、套筒(ZZYM)、雙座(ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用型式有減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型)。產品公稱壓力等級有PN16、40、64；閥體口徑范圍DN20~300；泄漏量等級有II級、Ⅳ級和VI級三檔；流量特性為快開；壓力分段調節從15~2500kPa?？砂葱枰M合滿足用戶工況要求。
（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節精度高，壓力設定值在運行期間可連續設定。
（3）對閥后壓力調節，閥前壓力與閥后壓力之比為10:1~10:8。
（4）橡膠膜片式檢測，執行機構檢測精度高、動作靈敏。
（5）采用壓力平衡機構，使調節閥反應靈敏、控制精確。
主要零部件材料
閥體：ZG230-450，ZG1Cr18Ni9Ti，ZGOCr18Ni12M02Ti
閥芯：1Cr18Ni9Ti，0Cr18Ni12M02Ti
閥座：1Cr18Ni9Ti，0Cr18Ni12M02Ti
閥桿：1Cr18Ni9Ti，0Cr18Ni12M02Ti
膜蓋：A3，A3鋼涂四氟乙烯，不銹鋼
填料：聚四氟乙烯，柔性石墨
橡膠膜片：丁睛、乙丙、氟、耐油橡膠
主要技術參數和性能指標
|
公稱通徑（DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數（KV）
|
7
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
1100
|
1750
|
|
額定行程
|
8
|
10
|
14
|
20
|
25
|
40
|
50
|
60
|
70
|
|
公稱壓力（MPa）
|
1.6 4.0 6.4
|
|
壓力調節范圍（Mpa）
|
15~50 40~80 60~140 120~220 160~220 200~260
240~300 280~350 330~400 380~450 480~560 540~620
600~700 680~800 780~900 880~1000 950~1500 1000~2500
|
|
流量特性
|
快開
|
|
調節精度%
|
±5
|
|
使用溫度（℃）
|
≤350
|
|
允許泄漏量
|
硬密封（1/h）
|
單座：≤10-4閥額定容量（IV）級；雙座、套筒：≤5×10-4閥額定容量（II級）
|
|
軟密封（1/h）
|
0.15
|
0.30
|
0.45
|
0.60
|
0.90
|
1.7
|
4.0
|
6.75
|
11.10
|
16.0
|
|
減壓比
|
最大
|
10
|
|
最小
|
1.25
|
