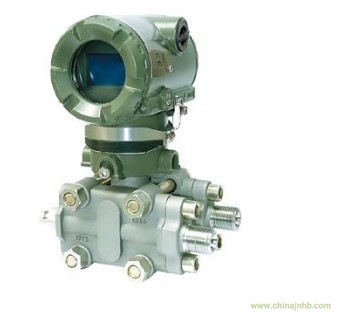

由于該機型外觀上完全融合了目前國內最為流行，并被廣泛使用的變送器橫河EJA的結構優點，讓使用者有耳目一新的感覺，同時與傳統的1151、CECC等系列產品在安裝上可直接替換，有很強的通用性和替代能力。為適合國內自動化水平的不斷提高和發展，該系列產品除設計小巧精致外，更推出具有HART現場總線協議的智能化功能。
模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計 |
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體 |
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
| 型號 |
規 格 代 碼 |
說 明 |
| JMA110A |
……………………………… |
差壓變送器 |
| 輸出信號 |
-E……………………………
-D…………………………… |
4～20mA,HART協議數字通信
4～20mA |
測量量程
（膜盒） |
L……………………………
M……………………………
H……………………………
V…………………………… |
0.5～10Kpa｛50～1000mmH2O｝
0.5～10Kpa｛50～1000mmH2O｝
0.5～10Kpa｛50～1000mmH2O｝
0.5～10Kpa｛50～1000mmH2O｝ |
| 接液部分材質 |
S…………………………
H…………………………
M…………………………
T…………………………
A…………………………
D…………………………
B………………………… |
[本體] [膜盒] [排氣 螺釘]
SCS14A SUS316L SUS316
SCS14A 哈氏合金C-276 SUS316
SCS14A 蒙乃爾 SUS316
SCS14A 鉭 SUS316
哈氏合金C-276哈氏合金C-276 哈氏合金C-276
哈氏合金C-276 鉭 哈氏合金C-276
蒙乃爾 蒙乃爾 蒙乃爾 |
| 管道連接 |
0………………………
1………………………
2………………………
3………………………
4………………………
5……………………… |
無過程接頭（容室法蘭上Rcl/4內螺紋）
帶Rcl/4內螺紋的過程連接頭
帶Rcl/2內螺紋的過程連接頭
帶1/4NPT內螺紋過程接頭
帶1/2NPT內螺紋過程接頭
無過程接頭（容室法蘭上1/4NPT內螺紋） |
| 螺栓、螺母材質 |
A……………………
B……………………
C…………………… |
[最大工作壓力]
L膜盒 L、M、H、V膜盒
SCM435 3.5Mpa 16Mpa
SUS630 3.5Mpa 16Mpa
SUH660 3.5Mpa 16Mpa |
| 安裝方式 |
-2…………………
-3…………………
-6…………………
-7…………………
-8…………………
-9………………… |
垂直安裝，右面高壓，過程接頭在上
垂直安裝，右面高壓，過程接頭在下
垂直安裝，左面高壓，過程接頭在上
垂直安裝，左面高壓，過程接頭在下
水平安裝，右面高壓
水平安裝，左面高壓 |
| 電氣接口 |
0 ………………
2 ………………
3 ………………
4 ………………
5 ………………
7 ………………
8 ………………
9 ……………… |
G1/2內螺紋，1處接線口
1/2NPT內螺紋，2處接線口
Pg13.5內螺紋，2處接線口
M20內螺紋，2處接線口
G1/2內螺紋，2處接線口帶一個盲塞
1/2NPT內螺紋，帶兩個電氣接口，一個盲塞
Pg13.5內螺紋，帶兩個電氣接口，一個盲塞
M20內螺紋，帶兩個電氣接口，一個盲塞 |
| 顯示表頭 |
D………………
E………………
N……………… |
數字表頭
帶設定按鈕的數字表頭
（無表頭） |
| 2-inch管安裝支架 |
A……………
B……………
C……………
D……………
N…………… |
SECC 平托架
SUS304 平托架
SECC L型托架
SUS304 L型托架
無安裝支架 |
| 附加選型代碼 |
/□ 選型規格 |
| 例：JMA110A-DMS5A-92NN/□ |
儀表選型
型號
|
說明
|
JM-C3051
|
-□
|
/□
|
/□
|
儀表類型
|
0
|
|
|
標準型
|
1
|
單平法蘭型
|
2
|
雙平法蘭型
|
3
|
單插法蘭型
|
4
|
雙插法蘭型
|
5
|
一平一插法蘭型
|
量程范圍
|
0
|
0-0.06～0.3kPa
|
1
|
0-0.25～1.5kPa
|
2
|
0-1.2～10kPa
|
3
|
0-6～40kPa
|
4
|
0-30～180kPa
|
5
|
0-160～1000kPa
|
6
|
0-400～2500kPa
|
7
|
0-1600～8000kPa
|
8
|
0-4000～25000kPa
|
9
|
0-7000～40000kPa
|
輸出方式
|
H
|
高級智能型+HART通訊
|
Z
|
高級智能型（全數字化傳感器、自帶通訊鍵盤）
|
