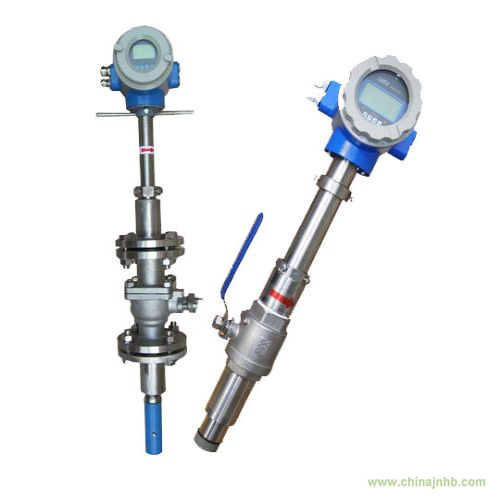

丁酸流量計  www.abg58.com/abg188-Products-7587908

丁酸流量計測量原理

導體在磁場內運動可產生感應電壓U。被測液體就是一種導體，它的流動方向與磁感應強度B垂直，感應出的電壓：U=K×B×V×D

K代表常數

B磁感應強度

V介質流速

D電極間距

電壓U即兩個電極（鉑電極和接地電極）之間的電壓。

丁酸流量計特點

● 普通型，防護等級IP66，相當于NEMA4。

潛水型，防護等級IP68，適用于敞開式管道和容易被洪水淹沒的環境場合，可配普通型和加長型傳感器。

● 測量部件為不銹鋼，陶瓷，鉑。

● 介質溫度：-25℃?+150℃

● 工作壓力：2.5MPa

● 無運動部件，不需要維護。

● 環境溫度：-25℃?+60℃

● 可在測量狀態下更換電子部件。

● 電源功耗低。

● 管道口徑：DN50?DN400（DWM1000/2000Ⅰ型）DN50?DN1000（DWM1000/2000Ⅱ型）

● 如用戶管道口徑大于DN1000，可選用DWM 1000/2000/L（加長型）。

丁酸流量計安裝

● 入口/出口直管段：入口：10倍口徑；出口：5倍口徑

● 連接標尺套口徑：Φ45mm

● 參考下面所示的管道口徑、安裝位置和插入深度圖。

● 50mm≤管徑≤400mm時，參照圖1進行焊接安裝。

● 50mm≤管徑≤1000mm時，參照圖2進行焊接安裝。

● 如果不注意焊接深度，就會得到錯誤的流量測量結果。

● 傳感器在流量變送器中的位置可通過旋轉電子機殼調節，參見“連接與設置”部分有關內容。

丁酸流量計注意：

錯誤的安裝會導致錯誤的測量結果。焊接時要注意標尺套的正確焊接位置，注意保持標尺套清潔，不要使標尺套變形。密封墊圈的材質必須是聚酰酩纖維板，不能用四氟墊圈或膠帶代替?？蓪んw旋轉到電纜接口接線最方便的位置。
