一、GWP型高流量組合排氣閥概述
GWP型高流量組合排氣閥：用于管路上的最高點或彎頭或有閉氣的地方，來排除管內的氣體來疏通管道，達到正常工作。如不裝此閥，管道隨時出現氣阻，使管道出現水容量達不到設計要求；其次，管道在運轉時出現停電、停泵管道及時出現負壓力會引起管道振動或破裂。GP4X動力式高速排氣閥可防止浮球在高速氣流中被吹起而堵塞排氣口，造成排氣閥失效。
二、工作原理
當水進入管路時,塞頭停在定位架下部,進行大量排氣，當空氣排完時,水進入閥門把球浮起,傳動塞頭到關閉,停止排氣。管道在正常運轉時自然會產生少量氣體,這些氣體會聚集到管內上部,到相當程度,閥內水位下降,浮球順?biāo)陆禋怏w從小孔排出,如出現停電、停泵,管道內水流空時隨時會出現負壓,浮球順?biāo)陆?打開小孔帶動大孔進行大量進氣確保管道安全。

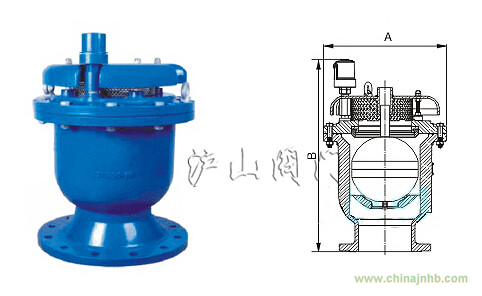

三、連接尺寸
|
英寸
|
口徑DN(mm)
|
A
|
B
|
|
2"
|
50
|
190
|
311
|
|
3"
|
80
|
234
|
371
|
|
4"
|
100
|
269
|
419
|
|
6"
|
150
|
375
|
602
|
|
8"
|
200
|
463
|
697
|
|
10"
|
250
|
586
|
841
|
四、安裝要求
1、于安裝前，請先檢查并清除主體內的雜物。
2.、在閥前裝一只閘閥，以便下次的安裝維修。閥如果安裝于蔭井內，應有足夠空間以便容納技術人員調整及維護工作。
3、若高流量組合排氣閥安裝于室外，請注意閥門的保溫，以防閥門內水結冰或凍裂閥門。
4、若排氣閥所在管線送斷水頻繁，建議在排氣閥前加裝一個緩沖閥。
|
|
