| 產品名稱： |
隔膜式池底排泥閥 |
產品型號： |
JM742X |
| 適用介質： |
水 |
連接形式： |
法蘭 |
| 壓力范圍： |
1.0～1.6MPa |
公稱通徑： |
DN100-DN400 |
| 常用材質： |
鑄鐵、碳鋼、不銹鋼 |
技術咨詢： |
021-31007323 |
一、隔膜式池底排泥閥概述：

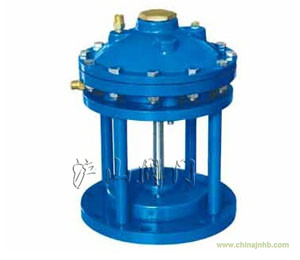

JM742X隔膜式池底排泥閥是由主閥、二位四同換向閥以及閥瓣等零件組成。當二位四通換向閥處于一態位，主閥中腔進水，上腔通往大氣，膜片在水的壓力下帶動閥瓣上升，主閥開啟，池底的泥沙等污物開始排放;當二位四通處于二態位，主閥中腔水排向水池，上腔進水，關閉主閥，停止泥沙的排放。此閥安裝在各類沉淀池的底部壁外，用以排除池底的泥沙污物。其由換向閥控制啟閉動作，反應迅速，關閉準確。
二、隔膜式池底排泥閥工作原理及性能：
隔膜式池底排泥閥有閥體，上下隔膜腔、膜片、閥桿組成。上下隔膜腔作為液體工具，液體作為動力，膜片、閥桿作為開關。開啟只需一分鐘打開閥板。此閥必須利用手動換方閥或電磁閥可遠距離控制排泥閥開關。隔膜式池底排泥閥密封性強、開關性能好，檢修方便，使用壽命可達五年以上。
三、隔膜式池底排泥閥技術參數：
|
工作壓力
|
1.0Mpa
|
|
介質
|
水
|
|
使用溫度
|
常溫
|
|
隔膜室工作壓力
|
0.3-1.0
|
|
隔膜室工作液
|
氣、清水
|
四、隔膜式池底排泥閥主要部件材料：
|
閥體
|
HT200
|
|
隔膜上腔
|
HT200
|
|
隔膜下腔
|
HT200
|
|
閥板
|
HT200
|
|
閥桿
|
不銹鋼
|
|
拼帽
|
A3鋼
|
|
隔膜片
|
耐磨丁晴橡膠和尼龍
|
五、隔膜式池底排泥閥結構圖：
六、隔膜式池底排泥閥主要外形尺寸
|
DN
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
107
|
115
|
125
|
135
|
146
|
165
|
180
|
215
|
255
|
285
|
325
|
|
H
|
235
|
234
|
258
|
280
|
307
|
358
|
400
|
490
|
576
|
663
|
750
|
|
|
