1 概述

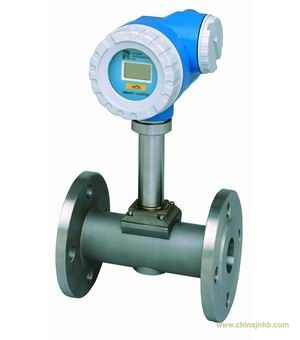

煤焦油流量計屬于速度式流量儀表。

結構簡單、輕巧、精確度高、復現性好、反應靈敏、安裝維修方便。

輸出脈沖信號，便于信號處理和數字化顯示。

煤焦油流量計與顯示儀表配套使用，可用來測量封閉管道中液體的體積流量或總量。

煤焦油流量計適用于清潔的單相液體的測量。選用防爆型傳感器，可在有爆炸危險的環境中使用。廣泛應用于石油、化工、航空、冶金及科研部門。

2 結構特征與工作原理

2.1 結構特征見圖1。

主要組成部分：傳感組件、信號檢測和放大器。

1 殼體 2 導流件 3 錐體 4 軸承系統 5 葉輪 6 反推體 7 導流件 8 長軸 9 螺母 10 信號檢測器 11 放大器

圖 1 ABGYLW 型煤焦油流量計結構示意圖

圖 1 中，軸承系統的材質為硬質合金，其它與流體接觸的零件均由不銹鋼制造。

2.2 放大器型

外形結構：分 A 型（普通型）見圖2，B 型（微小型，信號檢測器與放大電路為一體）見圖3；

電路結構：分兩線制和三線制；

防爆形式：隔爆型（外形結構為 A 型）

本安型（外形結構為 A 型和B 型）

2.3 工作原理

流體流經儀表時，推動表內葉輪旋轉，然后通過葉輪與信號檢測器之間的磁耦合，將流體的流速轉換為電脈沖信號輸出，通過放大器放大整形并傳輸給顯示儀表，即達到對流體的體積流量或總量的測量目的。

在一定的流量范圍內，脈沖頻率 f 與流經傳感器的流體的體積流量Q 成正比。流量方程式為：

Q = f/K

式中：f——脈沖頻率[Hz]

K——傳感器的儀表系數[]由“校驗單”給出。
