結構特點和用處

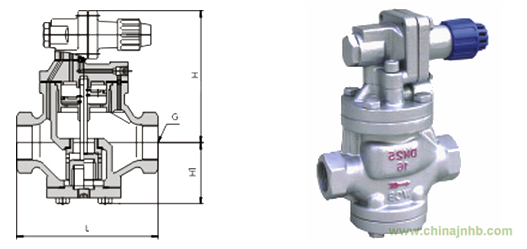

YG13H內螺紋高靈敏度蒸汽減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進，加大了活塞面積，改變了節流結構，改變了密封形式，改進了導閥結構和調節彈簧形式，從而從以下幾方面提高了產品的性能。
1、 提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
本產品主要用于蒸汽管路，適用于進口壓力變化大，流量變化大的蒸汽管路。
主要技術參數和性能指標
公稱壓力(Mpa)
|
1.0
|
1.6
|
殼體試驗壓力(Mpa)*
|
1.5
|
2.4
|
密封試驗壓力(Mpa)
|
1.0
|
1.6
|
最高進口壓力(Mpa)
|
1.0
|
1.6
|
出口壓力范圍(Mpa)
|
0.04-0.6
|
0.04-1.0
|
壓力特性偏差(Mpa)△P2P
|
GB12246-1989
|
流量特性偏差(Mpa)P2G
|
GB12246-1989
|
最小壓差(Mpa)
|
0.05
|
0.07
|
滲漏量
|
GB12245-1989
|
*：殼體試驗不包括膜片、頂蓋
主要零件材料
零件名稱
|
零件材料
|
閥體 閥蓋 底蓋
|
WCB
|
閥座 閥瓣
|
2Cr13
|
缸套 活塞
|
鋁鐵青銅
|
膜片
|
PH15-7Mo
|
活塞環
|
對位聚苯
|
導閥座 導閥瓣
|
2Cr13
|
主閥彈簧
|
50CrVA
|
導調主彈簧
|
50CrVA
|
調節彈簧
|
60Si2Mn
|
流量系數(Cv)
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
Cv
|
4
|
6.5
|
9
|
16
|
25
|
36
|
|
