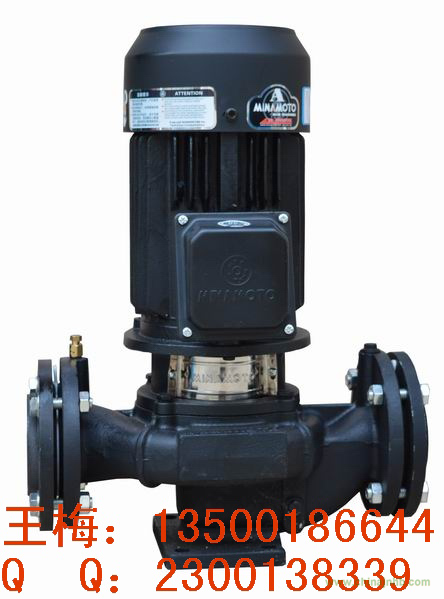

MINAMOTO水泵 GD(2)系列管道泵簡介
產品概述：
GD(2)系列管道泵是按照單級單吸泵的特點，參照國內、國際標準，采用科學的水力模型設計而成的一個系列化的產品。其主要特點有：體積小、重量輕、占用空間少；采用兩極馬達，耗電量低，抽水力強。其主要優點有：結構完善、緊湊、低噪、高效節能、堅固耐用，維修方便等。主要用來抽送常溫清水及物理化學性質類似于水的液體， 廣泛應用于供水、制冷、消防、電鍍、化工、污水處理，等系統及機械、設備配套。
技術參數：
流 量:1～150 m3/h
揚 程:8～50 m
口 徑:25～100 ㎜
電機功率:0.55 kW～15 kW
轉 速:2900 r/min
介質要求:≤80℃的清水或物理化學性質類似于水的液體
結構：本泵主要由泵體、葉輪、中座（連接座）、電機等四部分組成，其結構特點：
l 泵與電機同軸，中座（連接座）直接連接在泵和電機上，電機為標準Y系列電機改軸為加長軸。
l 泵的進、出水口設計在同一水平軸線上，可以讓泵象閥門一樣安裝在管路的任何位置，安裝簡便。
l 泵的密封采用優質耐用的機械密封，無泄漏。
l 泵的進、出水口法蘭邊緣上設有排氣孔，便于排出泵內積存的氣體和測試水壓。
l 泵的底部設有支撐裝置，可使泵緊固在基礎上，便于安裝和提高泵運轉的穩定性。
l 泵的泵體上鑄有或電機上貼有電機旋轉方向標識，以防止安裝時泵的逆轉造成泵的運轉不良，另外泵電機的接線盒內粘貼有電源接線圖，便于用戶安裝接線。
材料：泵體、連接座、葉輪均采用常用的灰鑄鐵材料HT200。如用戶需采用銅合金、不銹鋼材質及進口機械密封，或高溫泵時，須在訂貨時特別注明。
說明：如客戶需要，可以訂做高溫 水泵及特殊電壓水泵供客戶使用。
GD系列管道泵性能參數表
|
序
號
|
型號
|
流量
Q
|
揚程
H
|
轉速
n
|
軸
功率
|
配用電機
Motor
|
效率
η
|
汽蝕余量
（NPSH）r
|
適用
冷氣系統
|
重量
G
|
|
m3/h
|
L/s
|
m
|
r/min
|
kW
|
kW
|
V
|
%
|
m
|
T
|
kg
|
|
1
|
GD25-15
|
2.5
4
5
|
0.89
1.11
1.39
|
18
15
12
|
2800
|
0.35
0.38
0.42
|
0.55
|
單相220
|
35
42
39
|
3
|
3～5
|
21
|
|
220/380
50Hz
|
|
2
|
GD32-20
|
3.6
6
7.2
|
1.0
1.67
1.2
|
21
20
19
|
2800
|
0.51
0.64
0.70
|
0.75
|
220/380
50Hz
|
40
51
53
|
3.2
|
3～10
|
30
|
|
3
|
GD40-15
|
7.2
11.4
15.6
|
2.00
3.16
4.30
|
16
15
12
|
2900
|
0.63
0.79
0.89
|
1.1
|
220/380
50Hz
|
50
58.5
57
|
3.2
|
15～20
|
41
|
|
4
|
GD40-20
|
7.2
11.4
15.6
|
2.00
3.16
4.30
|
20.5
20
18
|
2900
|
0.79
1.03
1.25
|
1.5
|
220/380
50Hz
|
52
60
62
|
3.2
|
15～20
|
43
|
|
5
|
GD40-30
|
7.2
11.4
15.6
|
2.00
3.16
4.30
|
33
30
27.5
|
2900
|
1.32
1.55
1.96
|
2.2
|
220/380
50Hz
|
44
60
59
|
3.2
|
15～20
|
52
|
|
6
|
GD40-50
|
7.2
11.4
15.6
|
2.00
3.16
4.30
|
53
50
48
|
2900
|
2.58
3.10
3.83
|
4.0
|
220/380
50Hz
|
38
48
51
|
3.2
|
15～20
|
76
|
|
7
|
GD50-8
|
10.8
18.0
21.6
|
3.0
5.0
6.0
|
9.5
8
7.5
|
2900
|
0.60
0.63
0.73
|
0.75
|
220/380
50Hz
|
46.5
62
60
|
3.5
|
25～30
|
30
|
|
8
|
GD50-17
|
10.8
18.0
21.6
|
3.0
5.0
6.0
|
18.4
17.0
15.6
|
2900
|
1.00
1.26
1.40
|
1.5
|
220/380
50Hz
|
54
66
67
|
3.5
|
25～30
|
46
|
|
9
|
GD50-20
|
7.5
12.5
15.0
|
2.08
3.47
4.17
|
22.0
20.0
18.5
|
2900
|
1.00
1.17
1.31
|
1.5
|
220/380
50Hz
|
45
58
58
|
2.5
|
25～30
|
46
|
|
10
|
GD50-30
|
10.8
18.0
21.6
|
3.0
5.0
6.0
|
32
30
26
|
2900
|
2.00
2.51
2.64
|
3
|
380
50Hz
|
46
58.5
58
|
3.5
|
25～30
|
60
|
|
11
|
GD50-40
|
10.8
18.0
21.6
|
3.0
5.0
6.0
|
42
40
33
|
2900
|
2.75
3.56
3.61
|
4
|
380
50Hz
|
45
55
53
|
3.5
|
25～30
|
74
|
|
12
|
GD50-50
|
10.8
18.0
21.6
|
3.0
5.0
6.0
|
52
50
42
|
2900
|
3.57
4.71
4.86
|
5.5
|
380
50Hz
|
40
52
53
|
3.5
|
25～30
|
123
|
|
13
|
GD65-19
|
15
25
30
|
4.17
6.94
8.33
|
21
19
17
|
2900
|
1.43
1.85
2.01
|
2.2
|
220/380
50Hz
|
60
70
69
|
3.5
|
40～50
|
58
|
|
14
|
GD65-30
|
15
25
30
|
4.17
6.94
8.33
|
32
30
27
|
2900
|
2.49
3.16
3.56
|
4
|
380
50Hz
|
52.5
64.5
62
|
3.5
|
40～50
|
78
|
