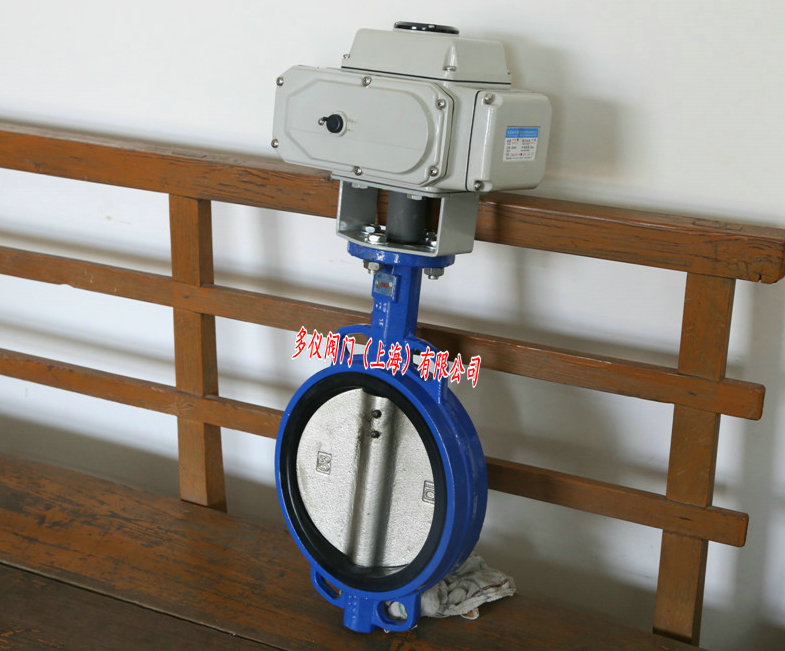

電動對夾式襯膠蝶閥簡介：

電動對夾襯膠蝶閥D971J的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，蝶閥處于全開狀態。 對夾式電動襯膠蝶閥門在管道中一般應當水平安裝。電動襯膠蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。

電動對夾式襯膠蝶閥應用：

電動對夾襯膠蝶閥適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

對夾式電動襯膠蝶閥技術參數：

公稱通徑DN（mm）：50～2000

公稱壓力PN（MPa）：0.6 1.0 1.6

試驗壓力強度試驗：0.9 1.5 2.4

密封試驗：0.66 1.1 1.76

氣密封試驗：0.6 0.6 0.6

適用介質：空氣、水、污水、蒸氣、煤氣、油品等。

驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動。

電動對夾襯膠蝶閥工作原理：

電動對夾橡膠蝶閥操作力矩小，是所有閥類中操作力矩最小的一種，是自動化控制系統中儀表的執行單元，以AC220V、AC380V或DC24V電源電壓作動力，接受來自（DCS、PLC）系統或調節儀表、操作器等輸入的（4-20mA、0-10mA或1-5VDC）電流信號或電壓信號，即可控制運轉。以角行程輸出的扭矩轉動閥軸0~90o，就能完成啟閉動作或調節動作。調節范圍大，通過輸入電流信號或電壓信號，將此轉變成與輸入信號相對應的位移，改變閥板的旋轉角度（0-90o任意角度），因此一定的輸入信號對應一定的轉角，實現比例動作，故有較好的調節控制流量等參數。
