主要性能
傳感器供電:
傳感器12VDC低壓供電。
供電電源變壓器隔離。
信號輸入:
泄漏信號:油室泄漏保護。
輸入回差控制:±2%。
信號輸入:DC12V開關量信號輸入,或電阻、電流信號輸入。
信號響應速度:10mS。
信號輸出:
繼電器輸出觸點容量:7A/250V(AC)或10A/30V(DC)。
泄漏故障輸出:繼電器常開,常閉輸出;一組切換(LB10-I)。
繼電器一組常開,一組常閉輸出(LB10-II LB05)。
電源與故障指示:LB10-II LB05(有);LB10-I(無)。
輸入電壓:AC220V,50Hz,額定功耗小于5W。
環境溫度:-20℃~75℃。
環境濕度:90%以下(無水珠凝結)。
外形尺寸:48 x80 x120,重量:0.3Kg。
三、LB10-I接線端子說明
LB10-I型控制器共有8個端子,各端子說明如下:
1,2:控制器供電:
電源210~250VAC 45~55HZ。
3,4:泵體泄漏信號輸入:
3:泄漏信號輸入4:信號公共端。
5:NC 未使用
6,7,8:泄漏故障輸出----繼電器信號輸出:
6:公共端,7:常開端,8:常閉端。
泄漏:(不接入信號時,信號異常)
當泄漏故障時:6,8端子斷開;6,7端子接通。
當泄漏無故障時:6,8端子斷開;6,7端子接通。
技術文獻:
一般7.5KW及以下設有熱保護器和漏水探頭,7.5KW以上設有熱保護器、浮子開關、漏水探頭等,保護裝置必須與潛污泵專用電控柜或配套的保護器連接。
熱保護器是由溫度控制的電器,安裝于電機定子上側,當電機腔內溫度達到一定限度,到達熱保護器設定值時,熱保護器的通斷狀態發生變化,
使"過熱'指示動作并使電機自動停止運行。
漏水探頭一端的兩個電極探頭互相絕緣并有一定距離,電極探頭的引線通過電纜接到電控柜配套保護器,
當電極探頭處有水時,漏水探頭通過電控柜發出報警并自動切斷電機電源。
浮子開關用作檢測電機側機械密封是否失效,電機腔是否進水。浮子開關安裝于電機腔下側。
軸承旁邊的空腔內,空腔有孔與軸承室相通。當電機側機械密封失效,油室內的油或水通過軸承室進入空腔,
或者進入電機腔的水流入空腔,都會將浮子浮起,通過電控柜發出報警并使泵自動停止運行。

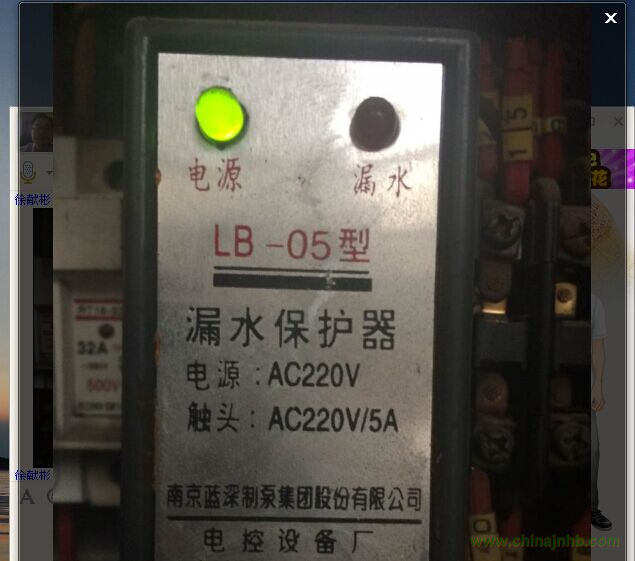

漏水保護器LB-05
根據潛水泵長年工作在水下的結構與特性在對潛水泵的保護裝置中必要加入油室泄漏保護與電機超溫保護:LB-05漏水保護器主要是針對對潛水泵油室泄漏的保護。
油室泄漏保護:在潛水泵油室內置入水份檢測電極,在油室中如果出現有水份超限時電極出現信號跳變,保護器能檢測到此信號的變化,而停止?jié)撍姍C(jī)運行并以故障指示。
