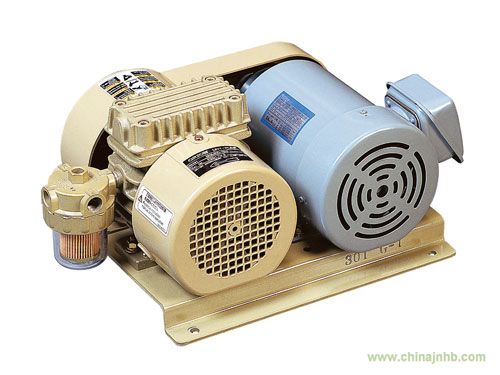

高真空KHA系列
到達真空：8kPa[abs]以下
流量：55～330L/min（50Hz）
特長：
●在到達真空度（8kPa以下）時能連續運行
●運行真空度高、最適合于電子零件等小型零件的自動機器（安裝機械等）。
規格 01：帶單相電機、 03：帶三相電機
型號
KHA□-□-□ |
轉速
（rpm） |
設計排氣量
（L/min）
(※1) |
到達壓力
（kPa[abs]以下）
（※2） |
配管
連接
孔徑 |
電源 |
裝載電機（KW） |
重量 |
| 單相 |
三相 |
單相 |
三相 |
| 100V |
220V |
200V |
380V |
| 50Hz |
50Hz |
| 100-P-V-01 |
1200 |
55 |
8 |
Rc1/4 |
|
○ |
|
|
0．1 |
|
|
| 100-P-V-03 |
|
|
○ |
○ |
|
|
| 200-P-V-01 |
1200 |
120 |
8 |
Rc1/4 |
|
○ |
|
|
0．25 |
|
|
| 200-P-V-03 |
|
|
○ |
○ |
|
|
| 400-P-V-01 |
1190 |
220 |
8 |
Rc3/4 |
|
|
|
|
0．4 |
|
|
| 400-P-V-03 |
|
|
○ |
○ |
|
|
| 750-P-V-03 |
1080 |
330 |
8 |
Rc3/4 |
|
|
○ |
○ |
0．75 |
|
|
※ 1 設計排氣量：由容積所計算出的理論值。實際流量參考性能實測數據。
※ 2 泵到達最高真空點時可連續運行使用的壓力。
※ 使用壓力范圍：48kPa[abs]～到達壓力
※ 允許脈動范圍：13.3kPa/s 以內
※ 也備有排氣管道配管型（KHA100A·200A·400A·750A）。管道配管的允許阻力：25 kPa以下（不可以用于排氣）
※ 使用環境（吸入空氣）條件：溫度：0～40℃、濕度：通常濕度（65±20%）
※ 因?yàn)楦哒婵毡迷趬嚎s比高時、泵內部容易結露、所以必須采取以下措施防止生銹。
試運行時、吸氣側加上48 kPa[abs]以下的負荷、連續運行5分鐘以上。
試運行和工作時間在5分鐘以內時，為了除去凝結露水、開放吸氣側、進行10～15分鐘的空（干燥）運行。
※ 電源電壓的允許波動范圍為額定電壓±10%。
※ 請?jiān)O(shè)置過負荷保護器（熱敏繼電器等）。
設定值：請以電機標牌上記載的額定電流值為標準。
