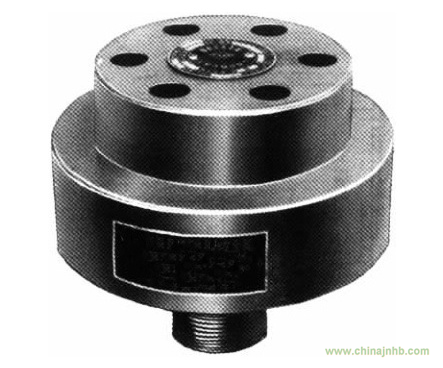

一、JA22H外螺紋連接靜重式安全閥產品概述
JA22H-2.5/2.5P外螺紋連接靜重式安全閥適用于工作溫度≤200℃的E級蒸汽鍋爐和類似介質的設備和管路上，作為超壓保護裝置。當設備和管路內壓力超過允許值時，閥門自動開啟，繼而全量排放；當壓力降低到規定值時，閥門自動關閉，保證設備安全運行。
二、JA22H外螺紋連接靜重式安全閥主要性能參數
型號
|
公稱壓力/Mpa
|
強度試驗壓力/Mpa
|
整定壓力/Mpa
|
工作溫度/℃
|
適用介質
|
JA22H-2.5
|
0.25
|
0.4
|
0.1
|
≤200
|
E級蒸汽鍋爐和類似的非腐蝕性介質的鍋爐
|
JA22W-2.5P
|
0.25
|
0.4
|
0.1
|
≤200
|
有腐蝕性介質的設備和管路
|
三、JA22H外螺紋連接靜重式安全閥主要零部件材料
型號
|
零件名稱
|
閥體
|
閥座、閥瓣
|
導向圈
|
擋圈
|
JA22H-2.5
|
灰鑄鐵
|
2Cr13
|
鉻鎳鈦不銹鋼
|
65Mn
|
JA22W-2.5P
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
鉻鎳鈦不銹鋼
|
四、JA22H外螺紋連接靜重式安全閥主要外形尺寸
公稱通徑DN/mm
|
錐管螺紋/in
|
尺寸/mm
|
重量/kg
|
d
|
D
|
S
|
H
|
15
|
RC1/2
|
7
|
75
|
30
|
70
|
3.2
|
20
|
RC3/4
|
10
|
85
|
34
|
80
|
4
|
25
|
RC1
|
15
|
110
|
40
|
105
|
5
|
32
|
RC1(1/4)
|
20
|
130
|
48
|
135
|
6.4
|
40
|
RC1(1/2)
|
25
|
150
|
56
|
145
|
8.8
|
浙江方眾閥門有限公司是一家生產與銷售安全閥、切斷閥為一體的廠家。如果訂購、咨詢 電話15058709056 網址：http://www.fzv7.com/
