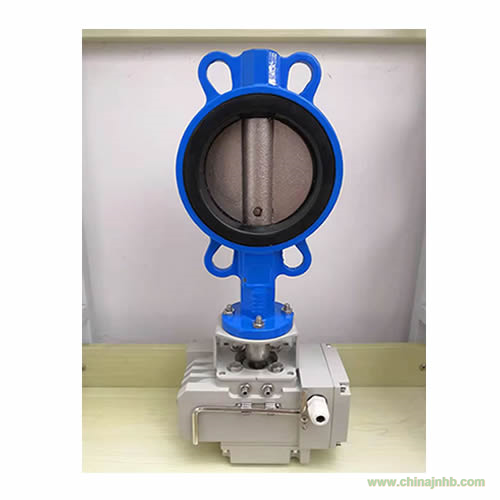

VF6000系類電動蝶閥及其執行器產品概述：
VF6000系類電動蝶閥特點與優勢：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。、
|
溝槽式閥座
|
密封穩定可靠，所需扭矩小，保證使用壽命
|
|
專業設計密封面
|
大寬邊，大弧度設計，適合多種法蘭連接
|
|
自動離合
|
電動驅動時可自行轉換，使用安全方便可靠
|
|
安全保護性設計
|
超扭矩保護，防結露加熱器
|
|
精密行星此輪轉動
|
傳遞扭矩大，高效節能
|
|
閥位準確顯示
|
閥門啟閉位置通過視窗清晰可見
|
VF6000系列蝶閥用于暖通及制冷系統中的冷熱水、冷凍水、冷卻水的通斷和流量調節控制，VF6000系列蝶閥包括了DN15-600之間的的所有型號，通過配備開關型和模擬型，可實現不同的控制模式，閥體和執行器在出廠是已經調試完畢，現場只需要安裝接線圖來連接方可。
VF6000系類蝶閥各種參數：
主要技術參數
|
公稱通徑
|
DN（mm）
|
20-2000
|
|
公稱壓力
|
PN(MPa)
|
0.6
|
1.0
|
|
試驗壓力Ps（MPa）
|
強度試驗
|
0.9
|
1.5
|
|
密封試驗
|
0.006
|
1.1
|
|
氣密封試驗
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、污水、蒸氣、煤氣、油品等
|
|
驅動形式
|
手動、蝸桿蝸輪傳動、氣傳動、電傳動
|
執行器技術參數：
|
電源
|
220VAC
|
|
扭矩
|
35-3000Nm 參照各類不同執行器大小
|
|
運行時間
|
11-76S參照各類不同執行器大小
|
|
功率
|
10-200W 參照各類不同執行器大小
|
|
輸入、輸出信號
|
4-20MA或者0-10V
|
|
防護等級
|
IP67
|
|
殼體材料
|
鋁合金
|
|
表面涂層
|
環氧樹脂
|
主要零件材質
|
零件名稱
|
材 料
|
|
閥 體
|
各種橡膠 聚四氟
|
|
蝶 板
|
灰鑄鐵 球墨鑄鋼 鑄鋼
|
|
密封圈
|
球墨鑄鋼 鑄鋼 合金鋼 不銹鋼 不銹鋼及特殊材料
|
|
閥 桿
|
2Cr13 不銹鋼
|
|
填 料
|
O型圈 柔性石墨
|
VF6000蝶閥密封材料選用和適用溫度
|
材料品種
|
氯丁橡膠
|
丁腈橡膠
|
乙丙橡膠
|
聚四氯乙烯
|
硅橡膠
|
氟橡膠
|
|
代號
|
X或orj
|
XA或or JA
|
Xb或or JB
|
XC、JC或orF
|
XD或or JD
|
XE或or JE
|
|
耐最高溫度
|
82℃
|
93℃
|
150℃
|
232℃
|
250℃
|
204℃
|
|
耐最低溫度
|
-40℃
|
-40℃
|
-40℃
|
-268℃
|
-70℃
|
-23℃
|
|
適用工作溫度
|
≤65℃
|
≤80℃
|
≤120℃
|
≤200℃
|
≤200℃
|
≤180℃
|
