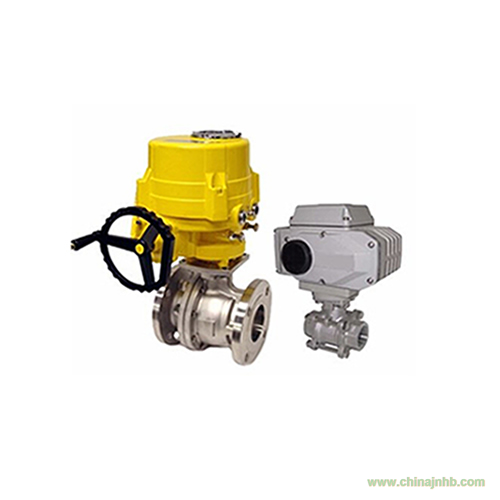

江森自控閥門有限公司法蘭電動球閥
產品主要概述：
電動球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式。電動執行機構內置伺服系統，無需另配伺服放大器，電源控制運行。執行機構可根據用戶要求配置不同型號。輸入4-20mA控制信號或1-5VDC及220VAC電源即可控制運轉。電動球閥Q91電動球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適用于控制污水和含有纖維性等雜物的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域。
產品主要特點：
1、連線簡單、啟閉迅速、輕便、流體阻力小、結構簡單。
2、相對其他產品體積小、重量輕、便于維修、密封性能好。
3、結構緊湊、尺寸小、動作穩定可靠。
4、可接收0-10V-4-20mA信號。
電動執行器技術參數：
|
型號
|
VA3000
|
|
電源
|
DC12V
|
DC24V
|
DC220V
|
AC24V
|
AC110V
|
AC220V
|
AC380V
|
|
性能 電機功率
|
20W
|
10W
|
|
額定電流
|
3.8A
|
2A
|
0.21A
|
2.2A
|
0.48A
|
0.24A
|
0.15A
|
|
輸出扭矩
|
30Nm / 50Nm
|
15Nm / 30Nm /50Nm
|
|
運行時間
|
6S / 10S
|
10S / 20S /30S
|
|
電路控制
|
B、S、R、H、A、K、D、T
|
|
執行器試驗次數
|
36萬次
|
45萬次
|
54萬次
|
63萬次
|
75萬次
|
|
執行器受損情況
|
正常
|
正常
|
正常
|
連接器輕度受損
|
電機嚴重?fù)p壞
|
|
轉動角度
|
0-360°
|
|
|
重量
|
2.2KG-15KG
|
|
耐壓等級
|
500VAC/1minute
|
1500VAC/1minute
|
|
絕緣電阻
|
100M/ 300VDC
|
500VDC
|
|
防護等級
|
1P-67
|
|
環境溫度
|
-25℃-60℃（其他溫度可定做）
|
|
安裝角度
|
任意角度
|
|
箱體材質
|
鋁合金壓鑄
|
|
控制
|
可接收0-10V 4-20mA
|
主要零件材料
|
序號NO.
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
閥體
|
不銹鋼CF8M
|
碳鋼WCB
|
|
2
|
密封圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
3
|
閥蓋
|
不銹鋼CF8M
|
碳鋼WCB
|
|
4
|
球體
|
不銹鋼SS316
|
不銹鋼SS304
|
|
5
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS316
|
|
6
|
螺母
|
不銹鋼SS304
|
FCD45
|
|
7
|
墊圈
|
不銹鋼SS304
|
FCD45
|
|
8
|
手柄套
|
塑料
|
塑料
|
|
9
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
|
10
|
閥桿螺母
|
不銹鋼SS304
|
B7
|
|
11
|
墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
填料壓蓋螺母
|
不銹鋼SS304
|
FCD45
|
|
13
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
14
|
止推墊圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
15
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
16
|
螺栓
|
不銹鋼SS304
|
B8
|
