一、概述

ASZ-III型磁粉探傷儀是我公司吸收國內外同類產品的優點自行設計生產的新型磁粉探傷設備。采用多種磁化方式，使儀器具有體積小、重量輕。高集成化電路使一臺設備兼?zhèn)湓瓗追N設備的全部功能。

功能選配

A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，獨立利用這種探頭制成一臺設備叫ASD-A型馬蹄磁軛探傷儀或角焊縫探傷儀，探頭利用活關節，使用范圍廣。極距：10~160mm  提升力：AC≥4kg    重量：2kg

D型探頭：也稱電磁軛探頭，獨立利用這種探頭制成的設備叫ASD-D型電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。

極距：25~230mm   提升力：AC≥4kg  重量：2kg

E型探頭：也稱交叉磁軛探頭或旋轉磁場探頭，獨立利用這種探頭制成一臺設備叫ASX-E型旋轉磁場探傷儀利用兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的復合旋轉磁場，對工件一次全方位磁化。探傷速度快、檢測質量高。極距：80mm    提升力：≥10kg  重量：3.5kg

O型探頭：也成環型探頭，獨立利用這種探頭制成一臺設備叫ASD-O型環型探傷儀；線圈通電產生強磁場磁化工作。適用于軸棒類、管道類等復雜工件的分段探傷或退磁。內徑：150mm  中心磁強≥1800TA   重量：3kg

二、技術性能

1、電源電壓：AC  220V±10%   50HZ

2、探頭工作電壓：AC   36V

3、探頭工作電流：12A

4、靈敏度：可清晰完整地顯示（15/100）A型標準試片上的刻槽

5、探頭溫升：≤60℃

6、工作節拍：（建議在長時間使用使）充磁時間≤3秒，間隙時間≥2秒

7、外型尺寸：260×140×170mm

8、儀器重量：9kg

三、注意事項

1、儀器到用戶手里，開箱后，應首先通讀技術說明書1~2遍，基本掌握儀器原理、使用方法，接受按照裝箱單檢查設備附件是否齊全，再檢查儀器是否完好，量好電網配電板的電壓是否是220V，一切檢查無誤后，再插電源插頭，打開電源開關K1電源指示燈ZD3亮，說明一起正常。

2、探頭應和被探工件接觸時（不允許空載通電），探頭上的開關K2才能打開，對工件磁化，否則探頭線圈中電流很大，易燒壞保險絲BX1和雙向可控硅V，或燒壞探頭線圈。

3、探頭靈敏度的檢驗，在正式探傷前，首先要檢驗探傷靈敏度，將（30/100）A型標準試片置于被測工件表面上，并用透明窄膠帶粘牢試片的邊緣，然后用手壓緊探頭，移動試片置在探頭中心部位、按探頭水暖工的K2開關，通電磁化噴灑礠懸液在標準試片上，人工刻槽應顯示清晰，表明探傷靈敏度和礠懸液的配置均符合要求。

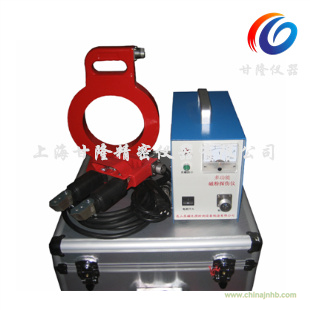

四、標準配置

探頭（用戶自選）

A型探頭（1只）、D型探頭（1只）、O型探頭（1只）、電源線（1根）、探頭線（1根）、照明燈泡5W/12V（2只）、保險絲5A（2只）、合格證（1份）、保修卡（1份）、說明書（1份）
