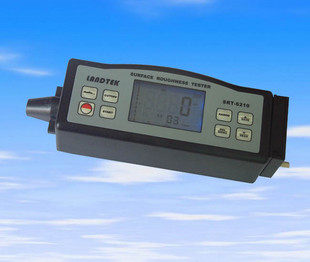

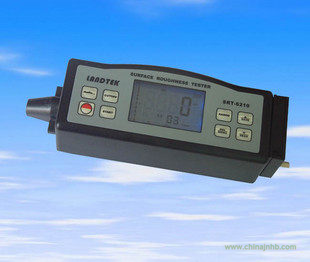

SRT-6210手持式粗糙度儀
■ 特性：
SRT-6210手持式粗糙度測量儀采用計算機技術，符合國標GB/T 6062及ISO，DIN，ANSI和JIS四項標準，可以廣泛適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算出相應的參數，在液晶顯示器上清晰地顯示出全部測量參數。測量工件表面粗糙度時，將傳感器放在工件被測面上，由儀器內部的驅動機構帶動傳感器沿被測表面做等速滑行，傳感器通過內置的銳利觸針感受被測表面粗糙度，此時工件被測表面的粗糙度引起觸針產生位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏整流器的輸出端產生與被測表面粗糙度成比列的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片將采集的數據進行數字濾波和參數計算，測量結果在液晶顯示器顯示出來，同時可以與PC機通訊，實現數據分析和打印。
■ 執行標準：GB/T3505、GB/T6062國家標準， ANSI、DIN、JIS、ISO國際標準。
■ 功能：
1. 多參數測量：Ra、Rz、Rq、Rt
2. 高精度電感傳感器
3. RC、PC-RC、GAUSS、D-P四種濾波方式
4. 內置鋰離子充電電池及充電控制電路，容量高
5. 機電一體化設計，體積小，重量輕，使用方便，內置標準RS232接口可與PC機通訊
6. 具有自動關機：一種為手動關機，另外一種為鍵盤操作5分鐘關機
7. 此表能記憶7組測量數據及測量條件以備下次查看或連機處理
8. 具有公英制轉換功能
■ 技術參數表：
|
項目名稱
|
技術參數
|
|
測量參數
|
Ra、Rz、Rq、Rt
|
|
測量范圍
|
Ra、Rq: 0.005～16.00um / 0.020～62.99uinch
|
|
Rz、Rt: 0.020～160.00um / 0.078～629.9uinch
|
|
分 辨 率
|
0.001um 當測量值＜10um時
|
|
0.01um 當測量值≤測量值≤100um時
|
|
0.1um 當測量值≥100um時
|
|
精 確 度
|
≤ ±10%
|
|
示值變動性
|
≤ 6%
|
|
顯 示 器
|
4位數字顯示、10mmLCD、藍色背光
|
|
傳 感 器
|
測量原理：電感式
|
半徑：5um
|
材料：金剛石
|
|
測力：4mN（0.4gf）
|
角度：90°
|
縱向半經：48mm
|
|
最大驅動行程
|
17.5mm/0.7inch
|
|
取樣長度
|
0.25mm、0.8mm、2.5mm(可任選)
|
|
評定長度
|
Ln：1～5L可選
|
|
驅動速度測量時
|
當取樣長度=0.25mm時 Vt=0.135mm/s
|
|
當取樣長度=0.8mm時 Vt=0.5mm/s
|
|
當取樣長度=2.5mm時 Vt=1mm/s
|
|
驅動速度返回時
|
Vt=1mm/s
|
|
濾波器輪廓
|
濾波輪廓： RC PC-RC GAUSS
|
|
不濾波輪廓： D-P
|
|
記憶功能
|
7組
|
|
電 源
|
內置鋰離子充電電池一塊
|
|
工作環境
|
溫度：0～50℃ 濕度：＜80%RH
|
|
外型尺寸
|
140×52×48mm
|
|
凈 重
|
420克
|
■ 標準配置：
|
名稱
|
數量
|
名稱
|
數量
|
|
主機
|
1臺
|
使用說明書
|
1本
|
|
標配平面?zhèn)鞲衅?span lang="EN-US">
|
1只
|
產品合格證
|
1份
|
|
校準塊
|
1塊
|
產品保修卡
|
1份
|
|
充電器
|
1只
|
儀器包裝箱
|
1只
|
■ 可選配置：
|
名稱
|
名稱
|
|
曲面?zhèn)鞲衅?span lang="EN-US">SRP-120
|
延長桿SER-150
|
|
深槽傳感器SRP-110
|
測試臺 SRS-1
|
|
RS232串口線，USB TO
RS232連接線
|
■ 售后服務：本產品承諾一年內免費保修，終身維修。
