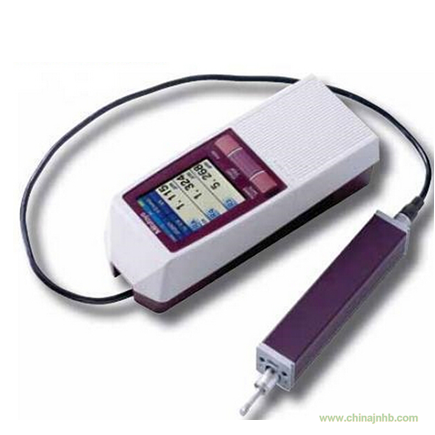

三豐表面粗糙度測量儀SJ-210
產品特點：
·日本三豐便攜式表面粗糙度測量儀SJ-210是新產品，相對于老款的便攜式表面粗糙度儀SJ-210來說，SJ-210有中文操作界面，有大型彩色LCD屏幕窗口，易于清晰讀取，使用觸控式面板（具抗污性），操作簡易。
·顯示部達到IP53防護標準，防滲水、防塵；
·內置存儲記憶功能最多可存放10條測量結果；
·測量結果清晰地顯示在寬大的液晶顯示屏上，只需看一眼就可確認結果；
·輕輕推開上蓋，按下相關的按鍵，便可進行細節設置；
·顯示部后方的面板上有連接Digimatic輸出的SPC端口以及RS-232輸出端口，連接后可將數據輸出到外部設備上；
·如果測量儀連接了專用的內置電池式掌中微型SJ打印機（選件），便可將已記錄的輪廓打印輸出。
產品功能：
·對應各國的粗度規格表示機；
·大型彩色LCD屏幕窗口，易于清晰讀??；
·使用觸控式面板（具抗污性），操作簡易；
·可將數據儲存于記憶卡（選購品）；
·相對于老款SJ-210有中文操作界面；
·任意長度設定功能；
·僅按PRINT鍵即可藉由內藏式打印機打印出量測之結果（可選不同打印方式）；
·內藏充電電池，本體攜帶方便也可收置檢出器；
·擁有豐富的參數：自動校正機能、統計處理、合否判定機能、客戶自行編輯設計機能判定機能。
技術參數：
|
型號
|
SJ-210
|
|
訂貨號
(公制)
|
178-560-01
|
178-560-02
|
178-562-01
|
178-562-02
|
178-564-01
|
178-564-02
|
|
訂貨號
(英/公制)
|
178-561-01
|
178-561-02
|
178-563-01
|
178-563-02
|
178-565-01
|
178-565-02
|
|
驅動部
|
標準型178-230-2
|
退避型178-235
|
橫向移動型178-233-2
|
|
檢測器
|
0.75mN型
(178-390)
|
4mN型
(178-296)
|
0.75mN型
(178-390)
|
4mN型
(178-296)
|
0.75mN型
(178-387)
|
4mN型
(178-386)
|
|
顯示部
|
緊湊型(公制:178-252,英制:178-253)
|
|
檢測器錐角
|
60o
|
90o
|
60o
|
90o
|
60o
|
90o
|
|
針尖半徑
|
2μm
|
5μm
|
2μm
|
5μm
|
2μm
|
5μm
|
|
X軸(驅動部)
|
測量范圍:17.5,5.6mm(橫向追蹤驅動部型)
|
|
測量速度:0.25,0.5,0.75mm/s,1mm/s(返回)
|
|
檢測器
|
范圍:360μm(-200μm～+160μm),檢測方法:滑軌
|
|
測力:0.75mN或4mN,測針針尖:金鋼石,60o/2μmR,90o/5μm
|
|
導頭曲率半徑:40mm,導頭壓力:小于400mN,類型:差動電感式
|
|
評定輪廓
|
原始輪廓/粗糙度曲線/DF屬性/粗糙度曲線-Motif
|
|
評價參數
|
Ra,Rc,Ry,Rz,Rq,Rt,Rmax,Rp,Rv,R3z,Sm,S,Pc,mr,dc,Rpk,Rvk,
Rk,Mr1,Sm,S,Pc,Mr2,Lo,R,AR,Rx,A1,A2,Vo(支持用戶自定義)
|
|
適用標準
|
JIS82/JIS94/JIS01/ISO97/ANSI/VDA
|
|
取樣長度
|
0.08,0.25,0.8,2.5mm
|
|
取樣數
|
x1,x2,x3,x4,x5,x6x,7x,8x,x9,x10任意長度(0.3-16.0mm:0.01mm之間)
|
|
x1,x2,x3,x4,x5,x6x,7x,8x…任意長度(0.3-5.6mm:0.01mm之間)橫向跟蹤器
|
|
電源
|
通過AC適配器/可充電鎳氫電池,充電時間:約4小時(約1000次測量)
|
|
數據輸出
|
通過RS-232C接口/SPC數據輸出,記憶卡數據存儲
|
|
尺寸
|
控制器:52.1*65.8*160mm,驅動器:115*23*26mm(WxDxh)
|
|
重量
|
約0.5kg(控制器+驅動器+標準檢測器)
|
