型號

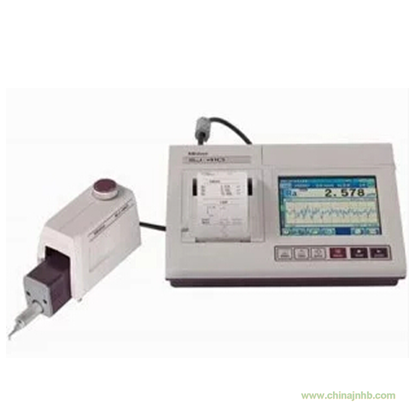

SJ-410          SJ-410                        SJ-412             SJ-412

測力

0.75mN          4mN                           0.75mN            4mN

平移范圍

25mm            25mm                           50mm              50mm

測量范圍

800um,80um,8mm(最大2400um,包括可選探針)

檢測器

檢測頭：178-395/178-390
檢測方式：無軌/有軌測量
針尖：鉆石、60°/90°(針尖半徑2mm/5mm)

評價輪廓

探針管殼：可選擇有軌/無軌
P,R,W(波形輪廓濾波)，DIN4776，MOTIF(R,W)

評估參數

Ra,Ry,Rz,Rq,Pc,R3z,mr,Rt,Rp,Rv,Sm,S,dc,Rk,Rpk,Rvl,Mr1,Mr2,A1,A2,Lo,Ppi,R,AR,Rx,
△a,△q,Ku,HSC,mrd,Sk,W,AW,Wte,Wx,Vo

分析圖表

BAC,ADC

統計數據

最大值、最小值、平均值、標準偏差(S)、次品率、柱狀圖

數字濾波

2CR,PC75(phase corrected),Gauss

截至波長

lc:0.08,0.25,0.8,2.5,8mm
ls:0.25,0.8,2.5,8,25um

取樣長度(L)**

0.08,0.25,0.8,2.5,8mm

顯示

液晶顯示

打印機(內置)

熱敏行式打印機

記錄倍率

垂直：10-100K倍率，自動
水平：1-1K倍率，自動

數據輸出

通過RS-232C接口/SPC數據輸出

電源

通過AC適配器/電池(充電)

尺寸(WxDxh)

控制裝置：307×165×94mm；高度－傾斜調整裝置：131×63×99mm

重量

控制裝置：約1.2kg；高度－傾斜調整裝置：0.4kg
