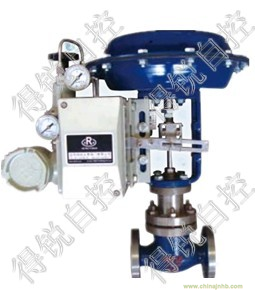

ZXM(ZJHM)氣動薄膜直通套筒調節閥 概述
ZXM(ZJHM)氣動薄膜直通套筒調節閥因為其穩定性好、維護簡單而廣泛應用，可設計成平衡式消除了閥瓣上的大部分靜態不平衡力，并有一定的阻尼作用，可以減小流體流動引發振動，能用于壓差相對較大的場合，可選擇多彈簧氣動薄膜機構或電動執行機構等。
ZXM(ZJHM)氣動薄膜直通套筒調節閥 標準規格
閥體型式：直通鑄造球型閥體
閥芯型式：平衡式套筒型閥芯
公稱通徑：DN25~300 NPS 1〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
ZXM(ZJHM)氣動薄膜直通套筒調節閥 型號編制
| Z |
執行機構 |
H |
結構形式 |
-公稱壓力 |
閥體材質 |
公稱通徑 |
| Z系列調節閥 |
J:氣動薄膜執行機構
H:氣動活塞執行機構 |
H直行程 |
M:標準型套筒調節閥
MF:軟密封套筒調節閥
ML:單級籠式調節閥
MT:兩級籠式調節閥
MG:帶散熱型套筒調節閥
MV:波紋管型套筒調節閥
MD:低溫型套筒調節閥 |
PN16=16
CL150LB=150 LB
JIS10K=10K |
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質 |
DN25= DN252
NPS1〞= NPS 1〞 |
| 如：Z型氣動薄膜套筒調節閥，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHM-16C DN50 |
ZXM(ZJHM)氣動薄膜直通套筒調節閥 性能
| 流量特性 |
直線、等百分比、快開 |
| 可調范圍 |
50:1 |
| 額定CV值 |
等百分比CV10~1400 ，直線CV11~1500 |
| 允許泄漏量 |
硬密封平衡式:II級（0.5% 閥額定容量）軟密封平衡式：V級 |
| 性能指標 |
|
氣動 |
電動 |
| 基本誤差% |
±1.5 |
±1.0 |
| 回差% |
≤1.5 |
≤1.0 |
| 死區% |
≤0.6 |
≤1.0 |
| 始終點偏差% |
±2.5 |
±2.5 |
| 額定行程偏差% |
≤2.5 |
≤2.5 |
ZXM(ZJHM)氣動薄膜直通套筒調節閥 選用參數表
| 閥座直徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定流量系數Cv |
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1400 |
| 直線 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1500 |
| 公稱通徑 |
行程 |
可選流量系數Cv（★標準型 ●推薦 ○定制） |
| DN25 |
16 mm |
★ |
|
|
|
|
|
|
|
|
|
|
|
| DN32 |
25 mm |
○ |
★ |
|
|
|
|
|
|
|
|
|
|
| DN40 |
○ |
● |
★ |
|
|
|
|
|
|
|
|
|
| DN50 |
○ |
● |
● |
★ |
|
|
|
|
|
|
|
|
| DN65 |
40mm |
|
○ |
○ |
○ |
★ |
|
|
|
|
|
|
|
| DN80 |
|
○ |
○ |
○ |
● |
★ |
|
|
|
|
|
|
| DN100 |
|
○ |
○ |
○ |
● |
● |
★ |
|
|
|
|
|
| DN125 |
60mm |
|
|
|
|
○ |
○ |
○ |
★ |
|
|
|
|
| DN150 |
|
|
|
|
|
○ |
○ |
● |
★ |
|
|
|
| DN200 |
|
|
|
|
|
○ |
○ |
● |
● |
★ |
|
|
| DN250 |
100mm |
|
|
|
|
|
|
|
○ |
● |
● |
★ |
|
| DN300 |
|
|
|
|
|
|
|
|
○ |
● |
● |
★ |
氣動執行機構
膜片有效面積Ae (cm2) |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-56 |
| 350 |
560 |
900 |
1600 |
| 作用方式 |
彈簧范圍 |
金屬密封允許壓差（MPa） |
| 氣開 |
20-100KPa |
3 |
2.25 |
2.25 |
1.95 |
2.36 |
2.04 |
1.67 |
1.41 |
1.41 |
1.14 |
0.65 |
0.55 |
| 40-200 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
1.55 |
1.4 |
| 80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
4.08 |
4.08 |
| 氣關 |
20-100KPa |
1.5 |
1.13 |
1.13 |
0.98 |
1.18 |
1.02 |
0.84 |
0.71 |
0.71 |
0.57 |
0.65 |
0.55 |
| 40-200 KPa |
4.5 |
3.38 |
3.38 |
2.93 |
3.54 |
3.06 |
2.51 |
2.12 |
2.12 |
1.71 |
1.8 |
1.55 |
| 80-240 KPa |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
5.85 |
4.94 |
4.94 |
4 |
4.08 |
3.65 |
