產品概述：

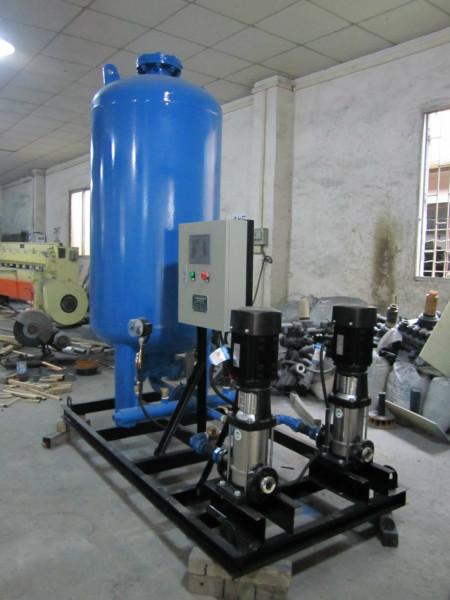

全自動空壓排氣補水裝置是封閉式循環水系統補水、排氣和定壓功能結合在一起的一種供水裝置?？商娲呶慌蛎浰浠蛩?。

工作原理：

是根據波義耳氣體定律設計而成的，當水泵工作時，水送至循環水系統的同時水也進入氣壓水罐內，水室增大并將罐內的氣體壓縮，氣室縮小，罐內的壓力隨之也升高；當壓力升高至設定的最高工作壓力時水泵自動停止運轉；當系統水壓下降，氣壓罐開始向系統供水，直到氣壓罐中的壓力低于設定的最低工作壓力時，重新啟動增壓泵向氣壓罐內補水。如此周而復始，不斷運行。

設備特點：

智能化程度高，無需專人管理

雙泵系統，一用一備，安全快速補水

設計緊湊，占地面積小，安裝方便

適用范圍：

各種工業和民用閉式循環水系統，

生活給水系統和消防水系統等

型號說明：

選型計算說明：

a：補水泵的選擇：

補水泵流量宜為系統水容量的5%，不得超過10%。

補水泵的揚程應保證補水壓力比系統補水點壓力高30～50KPa。

b：定壓力點的選擇：

P4:安全閥開啟壓力（最高工作壓力）；

P3：膨脹水量開始流回補水箱時電磁閥開啟的壓力取0.9P4；

P2：補水泵停泵壓力，宜取0.9P3；

P1：補水泵啟動壓力，滿足定壓點下限要求，增加10KPa裕量

c：氣壓罐的選型：

V≥Vmin＝（β·Vt）÷（1-α）

式中：    V————氣壓罐實際總?cè)莘e（m3）

          Vmin ——氣壓罐最小總?cè)莘e（m3）

          Vt————氣壓罐調節容積，不宜小于3分鐘平時運行補水泵的流量（m3/h）

          β————容積附加系數，隔膜式氣壓罐取1.05

          α————α＝(P1＋100)÷（P2＋100），P1和P2分別為補水泵啟動壓力和停泵壓力（KPa）, α應綜合考慮氣壓罐容積和系統最高工作壓力的因數取值：一般為0.6～0.8

氣壓罐參數表：

（以上圖片和參數供參考，以實物為準）

安裝、使用及維護

安裝使用要求

1. 應考慮有足夠的維修空間，特別是罐頂部應留有至少1.5米空間，以便更換隔膜囊體方便，如果頂部空間不夠，需考慮能將罐體放倒的空間。

　2. 安裝基礎平整，四周有排水溝，無積水。

　3. 室外置放的設備應對管道作防凍保暖措施，控制柜及水泵電機應避免陽光直射。

使用維護

　　投入正常運行后，應有專職管理人員進行日常監運和保養。

　　日常監運和保養的重點：

　　1) 電接點壓力表：除了法定的壓力表檢驗之外，經常觀察對比隔膜罐上的壓力表與電接點壓力表，兩表壓力值誤差是否在允許范圍內。

　　2) 安全閥：在設定的最高壓力值時，安全閥是否打開泄壓。

　　3) 一年一次須對隔膜罐進行清洗。清洗基本步驟如下：關閉隔膜罐底下的蝶閥，打開旁邊的小球閥將水排凈。讀取隔膜罐壓力表的壓力值并記錄備案。如果小于初始設定值，則必須充入氮?dú)庵脸跏荚O(shè)定值。關閉小球閥，打開蝶閥重新投入系統運行。要注意的是打開蝶閥時，應緩慢開啟，防止過高的水壓對隔膜的沖擊而造成不必要的損壞。
