一、Y型快閉止回閥介紹
Y型快閉止回閥可以取代傳統設計的止回閥、電動閥和水錘吸納器.多功能止回閥具有緩開、緩閉、水錘、止回功能,其可靠性及效果比傳統形式更好.
Y型快閉止回閥特點
1. Y型快閉式止回閥主閥體采用Y型膜片式結構，密封副為非金屬密封;閥門一般要求水平安裝，與管道的連接形式為法蘭連接， 法蘭連接尺寸按國家標準GB/T17241.6執行。
2. Y型快閉式止回閥由閥體、閥蓋、中心軸、銅套、閥座、閥瓣等主要零件組成，通過控制閥瓣的上下運動來實現閥門的啟閉。
3. Y型快閉式止回閥具有水力自動控制特點，能與水泵聯鎖，在水泵停止時，起快速止回，防止水錘產生的作用。
4. Y型快閉式止回閥密封效果良好，保證閥門泄漏量為零泄漏。
5. Y型快閉式止回閥閥體采用Y形流線型結構，結構合理。
6. Y型快閉式止回閥可實現在線維修。
7. 鑄件采用先進的鑄造工藝鑄造。

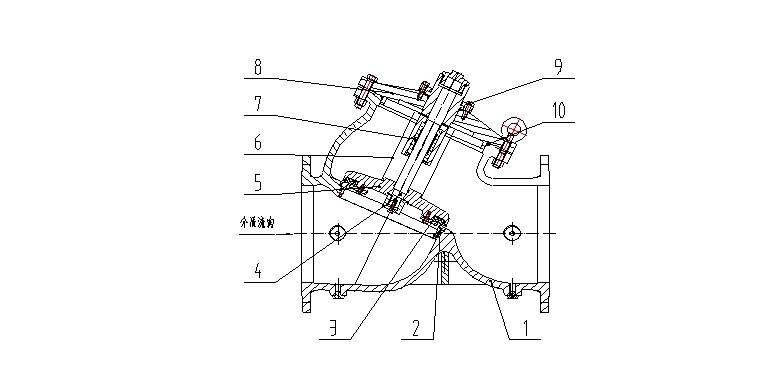

二、Y型快閉止回閥零件材料
|
零件名稱
|
材質
|
|
閥體、閥蓋
|
鑄鐵、鑄鋼、不銹鋼
|
|
閥桿
|
鉻不銹鋼
|
|
閥瓣
|
碳鋼、不銹鋼+丁腈橡膠
|
|
O形圈
|
丁腈橡膠
|
|
彈簧
|
不銹鋼
|
|
導套
|
黃銅、不銹鋼
|
三、Y型快閉止回閥性能參數
|
公稱壓力
(MPa）
|
殼體試驗壓力
（MPa）
|
密封試驗壓力
（MPa）
|
調壓范圍
(MPa）
|
適用介質
|
介質溫度
（℃）
|
|
1
|
1.5
|
1.1
|
0.1~0.9
|
水、油及性質接近
水的液體
|
0~80
|
|
1.6
|
2.4
|
1.76
|
0.15~1.4
|
|
2.5
|
3.75
|
2.75
|
0.2~2.2
|
四、Y型快閉止回閥外形尺寸
|
DN
|
L
|
H
|
D
mm
|
D1
mm
|
b
mm
|
D2
mm
|
n-Φd
|
|
mm
|
mm
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
PN1.0
|
PN1.6
|
PN2.5
|
|
40
|
240
|
270
|
150
|
150
|
150
|
110
|
110
|
110
|
18
|
18
|
18
|
88
|
88
|
84
|
4-17.5
|
4-17.5
|
4-18
|
|
50
|
240
|
270
|
165
|
165
|
165
|
125
|
125
|
125
|
20
|
20
|
20
|
102
|
102
|
99
|
4-17.5
|
4-17.5
|
4-18
|
|
65
|
270
|
340
|
185
|
185
|
185
|
145
|
145
|
145
|
20
|
20
|
22
|
122
|
122
|
118
|
4-17.5
|
4-17.5
|
8-18
|
|
80
|
300
|
400
|
200
|
200
|
200
|
160
|
160
|
160
|
22
|
22
|
24
|
133
|
133
|
132
|
8-17.5
|
8-17.5
|
8-18
|
|
100
|
350
|
440
|
220
|
220
|
235
|
180
|
180
|
190
|
24
|
24
|
24
|
158
|
158
|
156
|
8-17.5
|
8-17.5
|
8-22
|
|
125
|
400
|
460
|
250
|
250
|
270
|
210
|
210
|
220
|
26
|
26
|
26
|
184
|
184
|
184
|
8-17.5
|
8-17.5
|
8-26
|
|
150
|
480
|
500
|
285
|
285
|
300
|
240
|
240
|
250
|
26
|
26
|
28
|
212
|
212
|
211
|
8-22
|
8-22
|
8-26
|
|
200
|
500
|
640
|
340
|
340
|
360
|
295
|
295
|
310
|
28
|
30
|
30
|
268
|
268
|
274
|
8-22
|
12-22
|
12-26
|
|
250
|
605
|
690
|
395
|
405
|
425
|
350
|
355
|
370
|
28
|
32
|
32
|
320
|
320
|
330
|
12-22
|
12-26
|
12-30
|
|
300
|
700
|
820
|
445
|
460
|
485
|
400
|
410
|
430
|
28
|
32
|
34
|
370
|
370
|
389
|
12-22
|
12-26
|
16-30
|
|
350
|
800
|
950
|
505
|
520
|
555
|
460
|
470
|
490
|
30
|
36
|
38
|
430
|
430
|
448
|
16-22
|
16-26
|
16-33
|
|
400
|
900
|
1400
|
565
|
580
|
620
|
515
|
525
|
550
|
32
|
38
|
40
|
482
|
482
|
503
|
16-26
|
16-30
|
16-36
|
|
450
|
1000
|
1580
|
615
|
640
|
670
|
565
|
585
|
600
|
32
|
40
|
42
|
532
|
550
|
548
|
20-26
|
20-30
|
20-36
|
