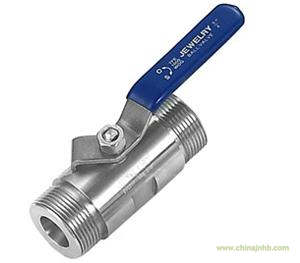

Q21F廣式外螺紋球閥產品特點： 球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的的。
一、Q21F型廣式外螺紋球閥主要零件材料
|
零件名稱
|
閥體
|
球閥球體、閥桿
|
手柄
|
密封圈
|
墊片、填料
|
|
Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C
|
A105、45
|
1Cr18/1Cr18Ni9Ti
|
不銹鋼SS304
|
聚四氟乙烯PTFE
對位聚笨PPL
|
聚四氟乙烯PTFE
對位聚笨PPL
|
|
Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P
|
1Cr18Ni9Ti
|
SS304/1Cr18Ni9Ti
|
|
Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R
|
SS316/Cr18Ni12Mo2Ti
|
SS316/Cr18Ni12Mo2Ti
|
二、Q21F型廣式外螺紋球閥主要尺寸
|
公稱直徑
|
尺寸
|
|
d
|
L
|
L1
|
M
|
Lo
|
Q61對焊接頭總長
|
|
6
|
8
|
85
|
15
|
20×1.5
|
110
|
166
|
|
10
|
10
|
85
|
16
|
24×1.5
|
110
|
166
|
|
15
|
10
|
85
|
18
|
30×2
|
110
|
172
|
|
20
|
13
|
90
|
18
|
36×2
|
110
|
187
|
|
25
|
17
|
100
|
20
|
42×2
|
110
|
227
|
|
32
|
22
|
120
|
20
|
52×2
|
150
|
235
|
|
40
|
25
|
135
|
25
|
60×3
|
150
|
255
|
|
50
|
32
|
140
|
25
|
72×3
|
150
|
291
|
公稱壓力:1.6-6。4MPa 適用溫度范圍:2-20~232℃~350℃ 適用介質:水、油、氣及某些腐蝕性液體W.O.G。螺紋類型:ZG.G·NPT.BSPT.BSP.DIN259/2999
球閥，螺紋球閥，廣式球閥，廣式外螺紋球閥 ，外螺紋球閥，絲口球閥
廣式外螺紋球閥訂貨說明：
1.球閥產品名稱；
2.球閥產品型號；
3.球閥產品壓力；
4.球閥產品材質；
5.球閥產品溫度；
6.球閥使用介質
7.如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
8.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
9.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
