一、Q44F不銹鋼L型三通球閥產品概述

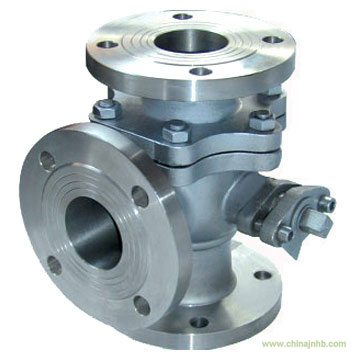

Q44F不銹鋼L型三通球閥是一種通過法蘭連接，由304、304L、316、316L等不銹鋼精鑄閥體、不銹鋼球體、不銹鋼閥桿等組成的L型三通球閥，其具有兩閥座密封的三通浮動球閥外型，外型美觀，結構緊湊合理，密封性能好。它能實現對管道中介質流向的切換，也能使相互垂直和兩個通道連接或關閉。
q44f不銹鋼l型三通球閥與閥座密封根據工況不同，可分別采用軟密封和硬密封兩種種先進工藝，適用各種苛刻工況，特別適合三通道酸堿腐蝕性介質的控制，軟密封適用200℃以下工況，硬密封不超過450℃。
二、Q44F不銹鋼L型三通球閥主要零部件材料表
|
序號
|
零件名稱
|
材質名稱(常規配置)
|
|
Q44F/H-P
|
Q44F/H-R
|
Q44F/H-RL
|
|
1
|
閥體
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
2
|
球體
|
304(CF8)
|
316(CF8M)
|
316L(CF3M)
|
|
3
|
密封圈
|
PTFE、PPL、柔性石墨
|
|
4
|
閥座/密封面
|
PTFE、PPL、柔性石墨
|
|
5
|
填料
|
柔性石墨/PPL/PTFE
|
|
6
|
閥桿
|
304
|
316
|
316L
|
|
7
|
雙頭螺栓
|
304
|
316
|
316L
|
|
8
|
螺母
|
304
|
316
|
316L
|
|
9
|
墊片
|
PTFE、PPL、柔性石墨
|
三、Q44F不銹鋼L型三通球閥主要性能規范表
|
公稱壓力
PN(MPa)
|
試驗壓力
|
|
殼體
|
高壓液密封
|
低壓液密封
|
|
1.6
|
2.4MPa
|
1.76MPa
|
0.6MPa
|
|
2.5
|
3.75MPa
|
2.75MPa
|
|
4.0
|
6.0MPa
|
4.4MPa
|
|
適用工況
|
適用介質
|
水、油品、氣等非腐蝕介質和酸堿腐蝕介質
|
|
適用溫度
|
-28～350℃
|
|
應用規范
|
連接法蘭標準
|
JB79、GB9113、HG20592
|
|
檢驗試驗標準
|
JB/T9092
|

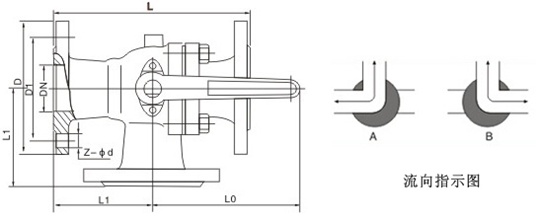

四、Q44F不銹鋼L型三通球閥主要外型尺寸表
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
主要尺寸
|
重量
(kg)
|
|
D
|
D1
|
L
|
L1
|
L0
|
H
|
Z-φd
|
|
1.6
|
25
|
115
|
85
|
180
|
90
|
120
|
88
|
4-φ14
|
5.4
|
|
32
|
135
|
100
|
200
|
100
|
180
|
100
|
4-φ18
|
82
|
|
40
|
145
|
110
|
220
|
110
|
200
|
110
|
4-φ18
|
12.6
|
|
50
|
160
|
125
|
240
|
120
|
200
|
130
|
4-φ18
|
16
|
|
65
|
180
|
145
|
260
|
130
|
220
|
145
|
4-φ18
|
24.5
|
|
80
|
195
|
160
|
280
|
140
|
280
|
165
|
8-φ18
|
26.4
|
|
100
|
215
|
180
|
320
|
160
|
400
|
195
|
8-φ18
|
55.2
|
|
125
|
245
|
210
|
380
|
190
|
980
|
245
|
8-φ18
|
-
|
|
150
|
280
|
240
|
440
|
220
|
1400
|
270
|
8-φ23
|
-
|
|
200
|
335
|
295
|
550
|
275
|
1500
|
290
|
12-φ23
|
-
|
|
250
|
405
|
355
|
670
|
335
|
1500
|
380
|
12-φ23
|
-
|
|
300
|
460
|
410
|
720
|
360
|
1500
|
420
|
12-φ23
|
-
|
