一、 概述

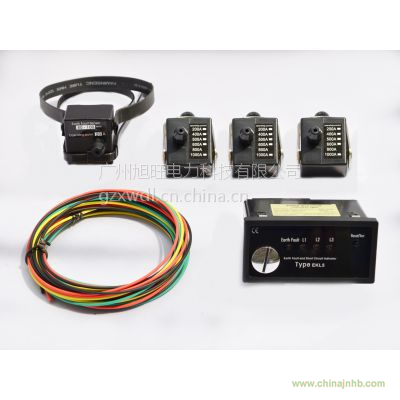

接地及短路故障指示器專為電網供電系統自動監控而設計的檢測裝置，適用于35KV(含)以下高壓開關設備及變配電系統。主要用于檢測、指示、傳遞故障信號和發送遠程指示報警，同時還具備記憶和恢復功能。使維護人員能精確判別故障發生的區間，提高故障分析的能力，以便迅速排除故障，縮小停電區域，縮短停電時間。對確保電網安全運行，提高電網供電質量起著重要作用。主要安裝在高壓開關柜、環網柜、電纜分接箱等電器設備的饋出回路及變配電系統中。

二、 功能特點：

    1、LED雙色燈顯示：正常自檢綠燈閃爍；故障狀態紅燈閃爍。

    2、提供485通訊接口，從而實現聯網功能。

    3、短路電流報警指示：當線路電流達到或超過短路電流的整定值時（可根據用戶要求在出廠前進行整定），短路傳感器發出報警信號通過光纖傳輸?shù)街鳈C，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。

4、接地報警指示：當接地線路中電流達到或超過接地電流啟動報警值時（可根據用戶要求在出廠前進行整定），接地傳感器發出報警信號傳到主機，主機接收到此信號后，產生相應的報警指示信號，同時可將信號發送到主控系統。

5、自動復位系統：當指示器發出報警信號后，如果無人工復位，則指示器將在設定的復位時間內自動復位。

6、人工復位：當指示器產生報警后，可通過按下指示器主機面板上的清除按鈕進行解除報警進行人工復位。

7、測試：本系統可通過面板上的清除按鈕進行自檢工作，以檢測本機的功能。連續按下面板上的清除按鈕2秒鐘，本機進入自檢狀態，所有面板上的指示燈閃亮，輸出繼電器吸合，說明工作狀態正常（注：綠燈閃爍8秒后自動停止）。

8、自動化：指示器產生指示報警信號后，可將報警信號輸出遠傳。也可接收遠方的復位信號，對指示器進行遠方復位操作。

三、顯示原理

短路部分原理根據短路現象；在短路瞬間電流正突變、保護動作停電作為動作依據。

接地部分檢測線路零序電流作為判斷依據，顯示方式是通過面板上的指示燈來完成的。當電纜系統出現故障時，如果面板上的接地指示燈亮，表明電纜系統發生了接地故障；如果面板上的某兩相短路指示燈亮，表明這兩相發生了短路故障。

四、技術指標：

l 短路故障啟動值： ≥150A 可選，出廠設定為800A

l 接地故障啟動值：  3A~2000A 可選，出廠設定為20A

l 適用導線線徑：    25mm2≤d≤400mm2

l 動作復位時間：    12小時或按要求整定

l 使用環境溫度：    -400C≤T≤+750C

l 工作電源：          鋰電池3.6V（使用壽命5年以上）；帶外部電源輸入端口

l 靜態功耗：           ≤10uA

五、外形尺寸及端子接線圖

v 主機尺寸為：97*50*64mm

v 開口尺寸為：92（公差：±0.5)*44(公差：±0.5）
