一、三通螺紋氣動球閥概述:

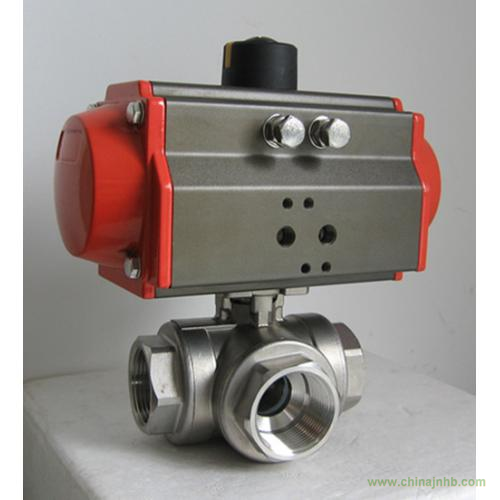

三通螺紋氣動球閥是由雙
（單）作用氣動活塞式執行器和三通球閥組成。其閥體分為L型和T型。氣動活塞式執行器采用低摩擦材料做成軸承套，缸體內外表面經硬質陽極氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力等工業部門。
二、氣動執行器的主要參數:
|
氣動執行器
|
AT系列,GT系列單雙作用氣動執行器
|
|
供氣壓力
|
0.4-0.8MPA
|
|
氣源接口
|
G1/4"、G1/2"
|
|
作用形式
|
單作用氣動執行器,雙作用氣動執行器
|
|
可配附件
|
電磁閥,限位開關,二聯件,手輪機構等
|
|
名稱
|
AT氣動執行器
|
|
缸體
|
鋁合金型材質硬質陽極氧化
|
|
端蓋
|
壓鑄鋁合金環氧樹脂噴涂
|
|
活塞
|
壓鑄鋁
|
|
軸
|
鋼鍍鎳磷合金
|
|
O型圈
|
NBR
|
|
螺栓
|
304不銹鋼
|
四、三通螺紋氣動球閥內件:
五、三通螺紋氣動球閥的主要性能指標：
| 公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
| 允許壓差(MPa) |
≤ 公稱壓力 |
| 動作范圍 |
0～90° |
| 泄露量Q |
軟密封為零泄露；金屬密封符合ANSI B16.104 IV級標準 |
| 基本誤差 |
帶定位器：小于全行程的±2% (調節型)、開關型省略 |
| 回差 |
帶定位器：小于全行程的2%
(調節型)、開關型省略 |
六、三通內螺紋氣動球閥的主要控制方式及流向圖：
氣動三通內螺紋球閥分L型和T型，介質流通方向見下圖。L型氣動三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通球閥適用于介質的分流、合流或流向
切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通內螺紋球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。
七、三通內螺紋氣動球閥的主要外形尺寸圖：
注：以上尺寸僅供參考，具體尺寸以實物為準。
八、三通內螺紋氣動球閥報價須知：
1.閥體參數:口徑,工作壓力,閥體材質,使用介質,溫度，連接形式等參數
2.執行器:執行器形式,控制方式,控制信號(4-20MA),作用方式(氣-開式,氣-關式)
3.可選附件:電磁閥,限位開關,二聯件
4.若已經由設計單位選定的型號，請將型號直接報與我司銷售部訂購。
