中區變頻增壓設備中水泵電機的接線方法介紹：

 多級泵電機是一種改進的驅動水泵的特定電機。其接線方法如下：

1、電機出線根據需要有三根、六根、九根、十二根等。

2、三根出線端的，用U、V、W來標志，內部已聯接成“Y”型或“△”型，使用時可將三根出線端分別和三相電源線接妥即可。

3、六根接線端的，單速電機用U1、U2為第一相，V1、V2為第二相，W1、W2為第三項。 使用時應按電機銘牌或接線圖牌上表示出的接法接成“Y”型或“△”型，然后接入三相電源線。

4、 九根及以上出線端的電機以及多速電機，多容量檔次電機，多電壓檔次電機等特種接線方式者，線端標志及接線方法按該電機接線指示標牌進行。

5、 繞線轉子電機的轉子有三個出線端，一般用K、L及M標志，使用時分別和頻敏電阻或變阻器的三個接線柱相連接。

海馳供水；高層給水“源”動力！

無負壓變頻供水設備；變頻恒壓供水設備（成套、配套供應商）

增壓泵；變頻泵；潛污泵；消防泵；污水提升裝置；紫外線消毒裝置等；

生活給水；生產給水；臨時供水；消防供水；深井供水；供水改造等！

7*24小時服務熱線：155-7088-5558（劉經理）；咨詢QQ：3218474382

廠家直銷！

我們將竭誠為您服務，您的滿意是我們供水路上前進的動力！

淺析中區變頻增壓設備生產過程中降低噪音的設計方案：

中區變頻增壓設備的噪聲，通常指泵在溫度穩定時，在極限真空下測得的噪聲級。
　　它包括泵本身的噪聲和電機噪聲對用戶來說，還關心泵溫未穩定時的起動階段的噪聲和不同入口壓強下運轉的噪聲，還有開氣鎮工作時的噪聲。因此。要考慮多種影響因素。
　　就發聲的部位來分，泵的噪聲有下列幾個可能方面：
　　1）旋片對缸體的撞擊，泵殘余容積和排氣死隙中的壓力油的發聲；
　　2）排氣閥片對閥座和支持件的撞擊；
　　3）箱體內的回聲和氣泡破裂聲；
　　4）軸承噪聲；
　　5）大量氣、油沖擊擋油板等引起的噪聲；
　　6）其他。如傳動引起的噪聲，風冷泵的風扇噪聲等。
　　7）電機噪聲，這是至關重要的因素。

當市政管網中壓力低于用戶所需的設定壓力時，水泵變頻調速運行，保證用戶管網壓力符合用戶用水的要求。市政管網水壓越高。水泵的轉速越低，市政管網水壓越低，水泵的轉速越高。當市政管網供水壓力達到用戶要求時，中區變頻增壓設備自動停止工作，市政管網的水通過旁通管直接供給用戶使用。當市政管網停水時，穩流罐內水位逐漸下降，當降至水位時，穩流罐上的液位計發出停機信號，型中區變頻增壓設備自動停止運行并顯示缺水保護信號。當電網停電時，中區變頻增壓設備停機，市政管網的水直接從海馳型中區變頻增壓設備旁通管供應到用戶。

我們中區變頻增壓設備產品的基本配置是：

1、可編程控制器(PLC)采用德國西門子產品。

2、接觸器、熱保護是德國西門子或者是法國施耐德產品，接觸器的容量比配用電機容量提高兩個檔次，例如7.5KW電機額定電流 15A，我們配用32A的接觸器，保證控制系統長期穩定運行。

3、變頻器選用日本三墾品牌產品或者是瑞士ABB品牌變頻器。

4、中間繼電器選用法國施耐德產品。

5、其余輔助元器件均是知名品牌產品-空氣開關為正泰集團產品、面板元件為二工集團產品。

中區變頻增壓設備產品特點
1、無需建水池-節資、節能
海馳中區變頻增壓設備節省投資、節約能源效果顯著。一般情況，使用智慧型無負壓穩流給水設備可節省50%以上的興建水池費用；因其利用了自來水管網的壓力，所以與其它供水設備相比可節電20%-40%；
2、安裝簡便、節省占地面積
海馳中區變頻增壓設備可配備臥式穩流罐，也可配備立式穩流罐。兩種穩罐具有不同的特點：臥式穩流罐占據空間??；立式穩流罐占地面積小。穩流罐的設計、制造、檢驗均符合GB150《鋼制壓力容器》的規定，但罐內并不儲存壓縮氣體，不須列入壓力容器的管理范疇。
3、用途廣泛、智能化程度高
海馳中區變頻增壓設備采用了先進的變頻控制技術，具有過載、短路、過壓、欠壓、缺相、過熱和失速保護及軟啟動等功能，在異常情況下可進行信號報、自檢、故障判斷等，可根據用水量的高低自動調節供水流量；

中區變頻增壓設備主要應用場合
1、應用于高層建筑，城鄉居民小區，企事業等生活用水;
2、應用于各類工業需要恒壓控制的用水，冷卻水循環，熱力網水循環，鍋爐補水等;
3、應用于中央空調系統;
4、應用于自來水廠增壓系統;
5、應用于農田灌溉，污水處理，人造噴泉;
6、應用于各種流體恒壓控制系統。

大流量中區變頻增壓設備技術優點：
1、大流量中區變頻增壓設備結構緊湊，體積小，移動方便，安裝簡便，無需建泵房，潛入水中即可工作，大大減少工程造價。
2、大流量中區變頻增壓設備采用雙下吸水結構吸水位低，因采用雙吸式雙流道單蝸殼結構，電機沒有了軸向拉力，減輕并平衡了輕向力，大大提高了泵的使用壽命3倍，提高了使用效率15%。
3、采用大流道抗堵塞部件設計，大大提高污物通過能力，能有效地通過較短纖維物質和直徑較小的固體顆粒。
4、配置外循環水裝置的泵，可以在低水位場合連續長時間工作。配置自攪勻葉輪的大流量中區變頻增壓設備，具有自動攪勻功能，可以攪動水池內水，使污水污物混合隨泵排出。
5、大流量中區變頻增壓設備浮球開關可根據所需的水位變化，自動控制泵的停啟，無需專人看管。
6、大流量中區變頻增壓設備可根據用戶需要配備全自動安全保護控制柜，對大流量中區變頻增壓設備的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。
7、雙導軌自動耦合安全系統，給大流量中區變頻增壓設備的安裝、維修帶來了極大的方便，人可不必為此而進出污水坑。
8、特點還有油室內設有漏水探頭，當水泵側機械密封損壞后，水進入油室，探頭發出信號，對泵實施保護。

小百科：對于中區變頻增壓設備來說關鍵的問題是可靠性問題,因?yàn)橹袇^(qū)變頻增壓設備的使用場合是在液下;輸送的介質是一些含有固體物料的混合液體;泵與電機靠得很近;泵為立式布置,轉動部件重量與葉輪承受水壓力同向。這些問題都使得中區變頻增壓設備在密封、電機承載能力、軸承布置及選用等方面的要求比一般的污水泵要高。

中區變頻增壓設備水泵安裝、使用技術要領：

1、安裝時在與機械密封相接觸的表面應涂一層清潔的機械油以便能順利裝;

2、設備的密封腔部位在安裝時應保持清潔、密封零件應進行清洗保持密封端面完好無損以防止雜質和灰塵帶入密封部位;

3、在安裝過程中嚴禁敲打和碰擊以免使機械密封付破損而造成密封失效;

4、設備轉軸的勁向跳動應≤0.04毫米軸向竄動量不允許大于0.1毫米;

5、安裝靜環壓蓋時擰緊螺絲必須受力均勻保證靜環端面與軸垂直求;

6、安裝后用手推動動環，能使動環在軸上靈活移動并有一定彈性;

7、安裝后用手盤動轉軸、轉軸應無輕重感覺;

8、設備在運轉前必須充滿介質以防止干摩擦而使密封失效;

9、對泵使用的易結晶、顆粒介質對介質溫度>80℃時，應采取相應的沖洗、過濾、冷卻措施各種輔助裝置請參照加壓泵機械密封有關標準.

中區變頻增壓設備變頻控制原理
用變頻調速來實現恒壓供水，與用調節閥門來實現恒壓供水相比，節能效果十分顯著(可根據具體情況計算出來)。其優點是：
a、起動平衡，起動電流可限制在額定電流以內，從而避免了起動時對電網的沖擊;
b、由于泵的平均轉速降低了，從而可延長泵和閥門等的使用壽命;
c、可以消除起動和停機時的水錘效應;

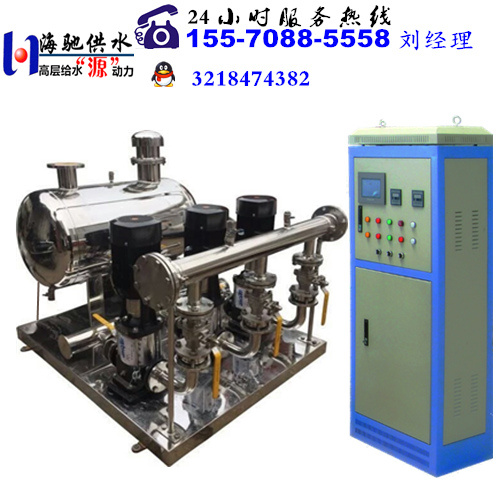

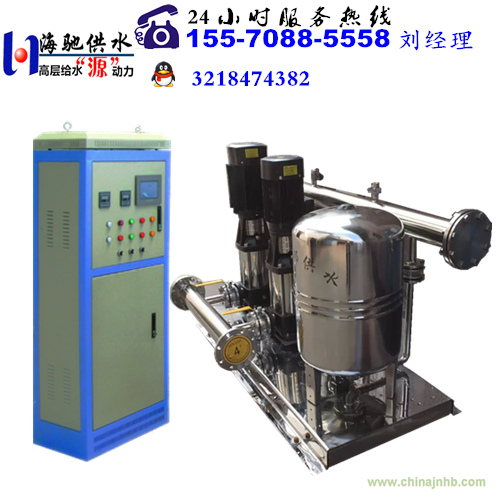

中區變頻增壓設備產品組成部分：
1、中區變頻增壓設備組合式不銹鋼水箱（帶泵房）。
2、中區變頻增壓設備智能化電氣控制系統。
3、中區變頻增壓設備低噪音不銹鋼多級加壓泵（KCDL系列）。
4、中區變頻增壓設備無負壓進水裝置及防倒流裝置。
5、中區變頻增壓設備不銹鋼成套管路。
6、中區變頻增壓設備壓力、液位信號采集、反饋設施

中區變頻增壓設備優點：
1、中區變頻增壓設備節電節水 中區變頻增壓設備采用變頻進行軟起動，避免了電流沖擊。同時是因?qū)崿F(xiàn)恒壓控制，也避免了對管網的沖擊，延長了管路及閥門的壽命。傳統的水池二次加壓供水方式將自來水放入水池，使原有的自來水壓力釋放為零，浪費了自來水的原有壓力。無負壓變頻給水設備利用調節裝置與自來水管網聯接可充分利用管網的壓力能，節電可達到50%-90%。

2、中區變頻增壓設備消除了地下水的二次污染傳統的水池二次加壓供水方式將自來水放入水池，水池的水易于被臟物甚至動物尸體所污染，尤其在夏天易產生藻類或滋生蚊蟲，直接影響到用戶的身體健康。無負壓變頻給水設備利用調節裝置采用封閉式供水方式，消除了二次污染。

3、中區變頻增壓設備節省投資，減少占地，安裝、使用、檢修方便建造水池，工程總投資大，并且使用過程中要定期清洗，不但增加了工程的總投資，還增加了日常的維護費用。無負壓變頻給水設備利用調節裝置供水，節省投資，減少占地，根據用戶的現場情況可以采用立式或臥式不同的安裝方式，檢修方便。

4、中區變頻增壓設備采用PID閉環調節，恒壓精度高，水壓波動小。

5、中區變頻增壓設備具有過載，短路，過流等各種自動保護功能。

6、中區變頻增壓設備自動化程度高，運行可靠，管理方便。

中區變頻增壓設備泵的密封性檢驗：

不銹鋼多級加壓泵主要供輸送清水及物理化學性質類似于水的液體之用。其的優點是水力模型設計先進，高效率、高節能。水泵內部葉輪、泵殼及其主要配件采用不銹鋼沖壓成形，流道特別光滑，軸瓦、軸套用硬質合金，具有超強的使用壽命，避免產生二次污染。液體的溫度不超過80℃，廣泛應用于礦山排水、工廠及城市給水之用。
　　為了保證不銹鋼多級加壓泵組裝后的機械密封無漏泄，不銹鋼多級加壓泵密性檢查是必不可少的，但是該檢查工藝也是較為復雜的，下面會給出比較詳細的操作方法：
　　1、測量靜環防轉銷子的長度及銷孔深度，防止銷子過長靜環不能組裝到位。這種情況出現會損壞機械密封。
　　2、檢查動環、靜環與軸或軸套的間隙，靜環的內徑一般比軸徑大1－2mm，對于動環，為保證浮動性，內徑比軸徑大0.5－1mm，用以補償軸的振動與偏斜，但間隙不能太大，否則會使動環密封圈卡入而造成機械密封機能的破壞。
　　3、測量動環、靜環密封面的尺寸。這項數據是用來驗證動靜環的徑向?qū)挾?，?dāng)選用不同的摩擦材料時，硬材料摩擦面徑向?qū)挾葢?yīng)比軟的大1－3mm，否則易造成硬材料端面的棱角嵌入軟材料的端面上去。
　　4、測量補償彈簧的長度是否發生變化。彈簧性能的發生變化將會直接影響機械密封端面比壓。一般情況下彈簧在長時間運行后長度會縮短，補償彈簧在動環上的機械密封還會因?yàn)殡x心力的原因而變形。
　　5、不銹鋼多級加壓泵機械密封緊力的校核。我們通常講的機械密封緊力也就是端面比壓，端面比壓要合適，過大，將使機械密封摩擦面發熱，加速端面磨損，增加摩擦功率；過小，容易漏泄。端面比壓是在機械密封設計時確定的，我們?cè)诮M裝時只能靠測量機械密封緊力來確定。通常情況的測量方法使測量安裝好的靜環端面至壓蓋端面的垂直距離，在測量動環端面至壓蓋端面的垂直距離，兩者的差極為機械密封的緊力。

中區變頻增壓設備安裝要求

1、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。

2、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。

3、排出管路如裝逆止閥應裝在閘閥的外面。

4、中區變頻增壓設備泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

5、中區變頻增壓設備安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體

6、中區變頻增壓設備安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。

中區變頻增壓設備的加壓泵用機械密封的冷卻和沖洗

1、第一種冷卻形式由水泵的出口或高壓端將輸送的干凈介質，直接沖洗密封端面然后進入泵腔內，通過介質的不斷循環將磨擦端面的的磨擦熱帶走達到冷卻的效果.

2、第二種冷卻方式在第一種冷卻形式的基礎上在靜環的背部增加一冷卻水套，冷卻效果有所改善并可以沖洗、收集泄露出來的液體.當密封介質溫度>150℃時除了在冷卻水套中通過冷卻水及靜環背部冷卻外應采取強制冷卻措施.即從泵出口的干凈介質應預先經熱交換器冷卻至50℃時再進入密封腔冷卻沖洗，該形式是冷卻效果良好的一種.

3、水泵如介質中含有顆?；螂s質必須采用過濾措施，把常溫干凈沖洗液輸入密封腔內.
