自來水二次加壓器中多功能水泵控制閥基本功能介紹：

閘閥

閘閥平時是處于關閉狀態，水泵啟動時閘閥慢慢打開，水泵停機時，閘閥先快速閉合，到了一定程度在慢慢閉合。水泵的閉閘啟動和閉閘停車，可以有效的防止開泵水錘和停泵水錘，同時，減少了水泵啟動時的電機負荷，水泵在零流量時的軸功率小，一般僅為設計軸功率的30%。閘閥的另一個功能是，當閘閥關閉時，可以為安裝在閘閥與水泵之間的逆止閥等閥件和水泵提供安全的檢修條件，防止壓水管的水回流。

逆止閥

逆止閥能防止突然斷電時所造成的水流的流向改變，防止倒流。逆止閥的突然關閉易產生水錘現象。在水泵的幾何揚水高度較大時，嚴重的水錘瞬間高壓會導致管道破裂，發生嚴重的生產事故。

水錘消除器

水錘消除器能在無需阻止流體流動的情況下，有效地消除各類流體在傳輸系統可能產生的水外錘和浪涌發生的不規則水擊波震蕩，從而達到消除具有破壞性的沖擊波，起到保護的目的。所以為了防止水錘對輸水管道的破壞方法，往往在水泵的壓水管上安裝水錘消除器。

海馳供水；高層給水“源”動力！

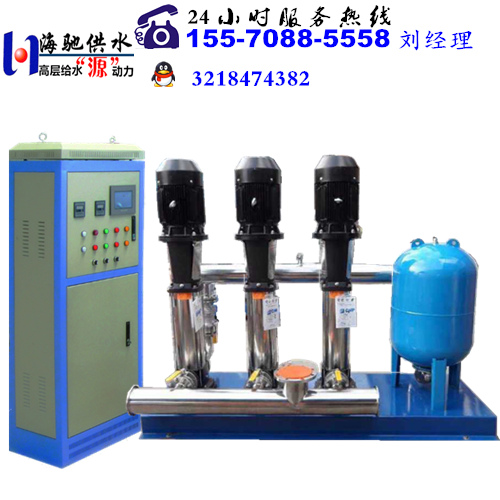

無負壓變頻供水設備；變頻恒壓供水設備（成套、配套供應商）

增壓泵；變頻泵；潛污泵；消防泵；污水提升裝置；紫外線消毒裝置等；

生活給水；生產給水；臨時供水；消防供水；深井供水；供水改造等！

7*24小時服務熱線：155-7088-5558（劉經理）；咨詢QQ：3218474382

廠家直銷！

我們將竭誠為您服務，您的滿意是我們供水路上前進的動力！

自來水二次加壓器水泵安裝方法及注意事項：

 泵站內的主要用電設備為：4臺水泵，功率為每臺200kW；配套設備主要有：套筒、井蓋及拍門。

⑴套筒、拍門、出水套管及井蓋安裝

將水泵套筒底盤用吊車就位，調整其水平、高程，達到設計質量標準后進行套筒底盤的砼澆筑，等砼強度達到設計要求后進行套筒安裝。將水泵套筒用吊車吊裝就位，與底盤進行螺栓連接，檢查平整度。然后進行出水套管與套筒的連接，將出水管用螺栓與水泵主體連接固定，安裝過程中用木材做臨時支撐，復測中心線符合設計要求后用鋼筋焊接加工，拆除木材并支模進行砼澆筑。待出水管二期砼強度達到設計要求后安裝拍門，拍門由吊車從吊裝孔調入，采用手動葫蘆及倒鏈安裝及調整。

⑵水泵安裝

套筒安裝并檢查合格后進行水泵安裝及管線安裝，將水泵用吊車吊裝就位，調整機座水平、高程及滑動軌道垂直度偏差，達到設計要求后緊固螺栓，進行管線安裝。

自來水二次加壓器主要功能：

一、全自動完成多臺水泵機組軟啟動，變頻到工頻運行以及停止的全部操作過程。

二、根據用水量的變化，變成多臺泵組的啟動和停止。

三、有壓力設定值和實際壓力值的LED顯示主要功能。

四、有LED頻率指示，變頻異常指示，電機故障工況顯示。

五、保護主要功能：具有欠壓保護、過壓保護、過載保護、短路保護、失速防止、燒損防止等主要功能。

自來水二次加壓器的執行標準

1）、產品標準

《微機控制變頻調速給水設備》JG/T 3009-93

《生活飲用水輸配水設備及防護材料的安全性評價標準》GB/T 17219–1998

《液體泵 帶頻率轉換器的泵設備 保證和兼容性試驗 》EN12483-1999

2）、工程標準

《建筑給水排水及采暖工程施工質量驗收規范》GB 50242-2002

《建筑給水排水設計規范》GB 50015-2003

自來水二次加壓器適用范圍

自來水二次加壓器廣泛應用于居民區、賓館及其它公共建筑的生活用水、鍋爐補給水，加壓泵站、各類工礦企業的生產用水、消防用水、鍋爐恒壓補水、輸油管道增壓、注水系統、農田灌溉等。

自來水二次加壓器水泵起動時不出水的主要原因
　　葉輪或鍵損壞，不能正常地把能量傳給水。
　　起動前泵內未充滿水，或漏氣嚴重。
　　水流通道堵塞，如人口底閥、葉輪通道、出人口內有雜物或人口門瓣脫落。
　　泵的幾何安裝高度過高。
　　泵的轉速過低，多發生在用帶傳動的場合，因這時帶輪不匹配或帶過松。并聯懸臂式離心污水泵的出口壓力低于母管壓力，水頂不出去。
　　電動機接線錯誤而導致反轉。
　　軸承溫度高的原因
　　滴位過低，使進入軸承的油量減少。
　　油質不合格，進水進雜質或乳化變質。
　　油環不轉動，軸承供油中斷。
　　軸承冷卻水量不足。
　　軸承損壞。
　　對滾動軸承來說，除了以上原因外，若軸承蓋對軸承施加的緊力過大，壓死了它的徑向游隙，使軸承失去靈活性，也會造成軸承溫度升高。

自來水二次加壓器主要功能構件：

本工程供水方式為智能數控變頻供水方式，根據用水量變化，采用變頻調速水泵，利用壓力控制，氣壓罐穩壓，從而達到差多少，補多少，達到節能節電低消耗，省管理成本的目的。

1、所有水泵采用生活供水品牌杭州南方，防護等級為IP55，絕緣等級為F級，比普通電機節能5%。

2、所有水泵均采用優質機械密封，連續運行8000小時以上無泄露。

3、采用優秀的水力模型，比其它同類產品效率高5%。并且低噪音，無振動，運行平穩。

4、變頻器采用瑞士ABB變頻器。控制柜電器元件，采用名牌施耐德，具有缺相，過載，超載保護。根據外部情況自行運行，自我保護，可省去人工管理費用。

自來水二次加壓器適用范圍：

1、適用任何自來水壓力不足的應用場合；

2、新建的住宅小區、公寓、辦公樓、住宅樓、賓館、飯店、醫院等高層建筑生活用水；

3、低層自來水壓力不能滿足要求的消防用水；

4、改造建好的水池，可以采用無負壓設備與水池共用的供水方式，進一步節能；

5、自來水的供水中間加村泵站；

6、工礦企業的生產、生活用水等；

7、原有二次給水系統供水質量不能達標的場合；

8、對于高層建筑需要分質供水（即生活、消防、沖廁分開供水）的應用場合；

自來水二次加壓器水泵密封漏水的原因及排除如下：

1、機械密封處滲漏水的第一種可能性是機封的動、靜環平面磨損。而造成機封的動、靜環平面磨損的原因有六個方面：

2、安裝過緊。觀察機械密封的動靜環平面，如有嚴重?zé)宫F(xiàn)象，平面發黑和很深的痕跡，密封橡膠變硬，失去彈性，這種現象是由于安裝過緊造成的。處理辦法：調整安裝高度，葉輪安裝后，用螺絲刀拔動彈簧，彈簧有較強的張力，松開后即復位，有2-4MM的移動距離即可。

3、安裝過松。觀察機封動、靜環平面，其表面有一層很薄的水垢，能夠擦去，表面基本無磨損，這是彈簧失去彈性及裝配不良造成，或電機軸向竄動造成。

4、水質差含顆粒。由于水質差，含有小顆粒及介質中鹽酸鹽含量高，形成磨料磨損機封的平面或拉傷表面產生溝槽、環溝等現象。處理辦法：改進水壓或介質，更換機封。

5、缺水運行造成干磨損壞。此現象多見于底閥式安裝形式進口處負壓，進水管有空氣，泵腔內有空氣，泵開機后，機封的磨擦高速運轉時產生高溫，無法得到冷卻，檢查機封，彈簧張力正常，摩擦面燒焦發黑，橡膠變硬開裂。處理辦法：排盡管道及泵腔內空氣，更換機械密封。

6、氣蝕。氣蝕主要產生于熱水泵。由于介質是熱水，水溫過高產生蒸汽，管道內的汽體進入泵腔內高處，這部份的汽體無法排除，從而造成缺水運行，機封干磨失效，氣蝕裝自動排氣閥，更換機封。

自來水二次加壓器加壓泵的基本方程式：

 加壓泵是靠葉輪的旋轉來抽送水的，那么、工作水流在旋轉的葉輪中究竟是如何運動的呢？一個旋轉的葉輪能夠產生多大揚程？對于這些運動規律，我們將借助于加壓泵的基本方程式的推導和分析，逐一得到進一步的了解。

葉輪中的液體流動情況圖2-17所示為加壓泵閉式葉輪的平面及剖面。水流從吸水管沿著泵軸的方向以絕對速度CO自葉輪進口處入流，液體質點在進入葉輪后，就經歷著一種復合圓周運動。因此，研究液體質點在葉輪中的流動是，存在著兩個坐標系統:(1)旋轉著的葉輪是動坐標系統：（2）固定不動的泵殼或泵座是靜坐標系統。水流在葉輪槽中以速度W沿葉片而流動，這是液體質點對動坐標系統的運動，稱為相對運動，其相對速度為W在這同時，水流又有隨葉輪一起作旋轉運動的一個圓周成為牽連速度，上述這兩個速度的合成，即為液體質點對泵殼的絕對速度C。換句話說，對泵殼而言，水流將以絕對速度c在運動著。則水流在葉輪中的復合的夾角，稱為a1角和a2角W1與負U1間的夾角，成為B1和B2角，在泵的設計中，B1又被稱為葉片的進水角，B2被成為葉片的出水角。

自來水二次加壓器安裝與調試：
1、設備基礎尺寸應按廠家提供的基礎圖施工，其位置和標準應符合工程設計及TJ231中“設備基礎尺寸和位置的質量要求”。
2、設備就位后用水平儀找平，其縱橫水平度應小于0.1%。
3、設備安裝找平后，用膨脹水泥對基礎進行二次灌漿，保養24小時后再進行配管。
4、電機接線后應確認旋轉方向，保證與標準箭頭一致。

自來水二次加壓器工作原理
設備投入使用，自來水管網的水進入穩流罐，罐內空氣從真空消除器排出，待水充滿后真空消除器自動關閉。當自來水管網壓力和流量能夠滿足用水要求時，系統由旁通向用水管網直接供水；當自來水管網壓力不能滿足用水要求時，系統壓力信號由遠傳壓力表反饋給變頻控制柜，水泵運行，并根據用水量的大小自動調節轉速達到恒壓供水，若運轉水泵達到工頻轉速時，則啟動另一臺水泵變頻運轉。水泵供水時，若自來水管網供水量大于水泵流量，系統形成接力供水；用水高峰時，當自來水管網供水小于水泵流量時，穩流罐內的水作為補充水源仍能正常供水，此時，空氣由真空消除器進入穩流罐，罐內真空遭到破壞，確保了自來水管網不產生負壓；用水高峰過后，系統恢復到接力供水狀態。當自來水管網停水，造成穩流罐內液位不斷下降，液位將信號反饋給變頻控制器，水泵自動停機，以保護水泵機組。

自來水二次加壓器不銹鋼立式/臥式多級加壓泵特點：

運行平穩：泵軸的絕對同心度及葉輪優異的動靜平衡，保證平穩運行，絕無振動。

滴水不漏：不同材質的硬質合金密封，保證了不同介質輸送均無泄漏。

噪音低：兩個低噪音的軸承支撐下的水泵，運轉平穩，除電機微弱聲響，基本無噪音。

故障率低：結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高。

維修方便：更換密封、軸承、簡易方便。

占地更?。撼隹诳上蜃蟆⑾蛴?、向上三個方向，便管道布置安裝，節省空間。
