一、【ZWC柴油機自吸排污泵】產品概述：
ZWC柴油機自吸排污泵集自吸和無堵塞排污于一身，既可象一般清水自吸泵那樣不需按底閥，不需引灌水、又可抽吸含有大顆粒固體塊、長纖維的污物、沉淀物廢礦雜質、糞便處理及一切工程污水物，完全減輕工人的勞動強度，而且使用、移動、安裝方便、極少維修、性能穩定。而且使用、移動、安裝方便、極少維修、性能穩定。配合柴油機的可移動性，不需引用電線的原因，更是提高了該泵的靈活性。
二、【ZWC柴油機自吸排污泵】使用范圍：
①環境溫度≤45℃，介質溫度≤60℃。
②介質PH值鑄鐵泵為6～9，不銹鋼泵為1～14。
③通過顆粒最大直徑為泵口徑的60%，纖維長度為口徑的5倍。
④介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
三、【ZWC柴油機自吸排污泵】型號意義：
50 ZWC 10 - 20
| | | |
| | | |______ 揚程 20 m
| | |
| | |__________ 額定流量10（m3/h）
| |
| |_____________ 柴油機式自吸排污泵
|
|_________________ 進水口徑50（mm）
四、【ZWC柴油機自吸排污泵】結構及工作原理:
ZWC柴油機自吸排污泵主要由泵體、葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，泵內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
五、【ZWC柴油機自吸排污泵】外觀圖：

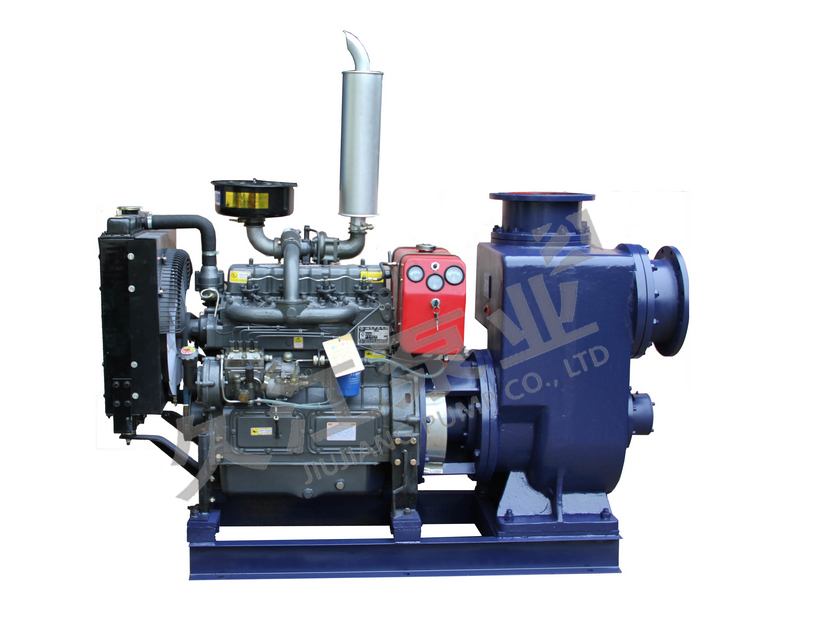

1、多缸大馬力柴油機自吸排污泵外型
2、單缸移動式柴油機自吸排污泵外型
六、【ZWC柴油機自吸排污泵】型號參數：
|
型號
|
流量
(m3/h)
|
揚程
(m)
|
功率
(KW)
|
效率
(%)
|
汽蝕余量
(%)
|
|
ZWC25-8-15
|
8
|
15
|
2.2
|
45
|
2.0
|
|
ZWC32-5-20
|
5
|
20
|
2.2
|
45
|
2.5
|
|
ZWC32-10-20
|
10
|
20
|
2.2
|
45
|
2.5
|
|
ZWC32-9-30
|
9
|
30
|
3
|
48
|
2.5
|
|
ZWC40-10-20
|
10
|
20
|
2.2
|
45
|
2.5
|
|
ZWC40-20-15
|
20
|
15
|
2.2
|
45
|
2.5
|
|
ZWC40-15-30
|
15
|
30
|
3
|
48
|
2.5
|
|
ZWC50-10-20
|
10
|
20
|
2.2
|
45
|
2.5
|
|
ZWC50-20-12
|
20
|
12
|
2.2
|
45
|
2.5
|
|
ZWC50-15-30
|
15
|
30
|
3
|
48
|
2.5
|
|
ZWC50-20-35
|
20
|
35
|
5.5
|
48
|
2.5
|
|
ZWC65-30-18
|
30
|
18
|
4
|
45
|
2.5
|
|
ZWC65-25-30
|
25
|
30
|
5.5
|
50
|
3.0
|
|
ZWC65-25-40
|
25
|
40
|
7.5
|
50
|
3.0
|
|
ZWC65-40-25
|
40
|
25
|
7.5
|
50
|
3.0
|
|
ZWC65-65-25
|
65
|
25
|
7.5
|
52
|
3.0
|
|
ZWC80-40-16
|
40
|
16
|
4
|
50
|
3.0
|
|
ZWC80-40-25
|
40
|
25
|
7.5
|
50
|
3.0
|
|
ZWC80-25-40
|
25
|
40
|
7.5
|
50
|
3.0
|
|
ZWC80-65-25
|
65
|
25
|
7.5
|
52
|
3.0
|
|
ZWC80-80-35
|
80
|
35
|
15
|
45
|
3.0
|
|
ZWC80-40-50
|
40
|
50
|
18.5
|
50
|
3.0
|
|
ZWC80-50-60
|
50
|
60
|
22
|
55
|
3.0
|
|
ZWC100-100-15
|
100
|
15
|
7.5
|
50
|
4.0
|
|
ZWC100-80-20
|
80
|
20
|
7.5
|
53
|
4.0
|
|
ZWC100-100-20
|
100
|
20
|
11
|
53
|
4.0
|
|
ZWC100-100-30
|
100
|
30
|
22
|
53
|
4.0
|
|
ZWC100-80-45
|
80
|
45
|
30
|
55
|
4.0
|
|
ZWC100-80-60
|
80
|
60
|
37
|
53
|
4.0
|
|
ZWC100-80-80
|
80
|
80
|
45
|
50
|
4.0
|
|
ZWC125-120-20
|
120
|
20
|
15
|
55
|
4.5
|
|
ZWC150-180-14
|
180
|
14
|
15
|
60
|
5.0
|
|
ZWC150-180-20
|
180
|
20
|
22
|
60
|
5.0
|
|
ZWC150-180-30
|
180
|
30
|
37
|
65
|
5.0
|
|
ZWC150-180-38
|
180
|
38
|
55
|
45
|
5.0
|
|
ZWC200-280-14
|
280
|
14
|
22
|
65
|
5.0
|
|
ZWC200-280-20
|
280
|
20
|
37
|
62
|
5.0
|
|
ZWC200-300-25
|
300
|
25
|
45
|
59
|
5.0
|
|
ZWC200-280-28
|
280
|
28
|
55
|
55
|
4.8
|
|
ZWC250-420-20
|
420
|
20
|
55
|
61
|
6.0
|
|
ZWC300-800-14
|
800
|
14
|
55
|
65
|
6.0
|
